Коротка інформація:

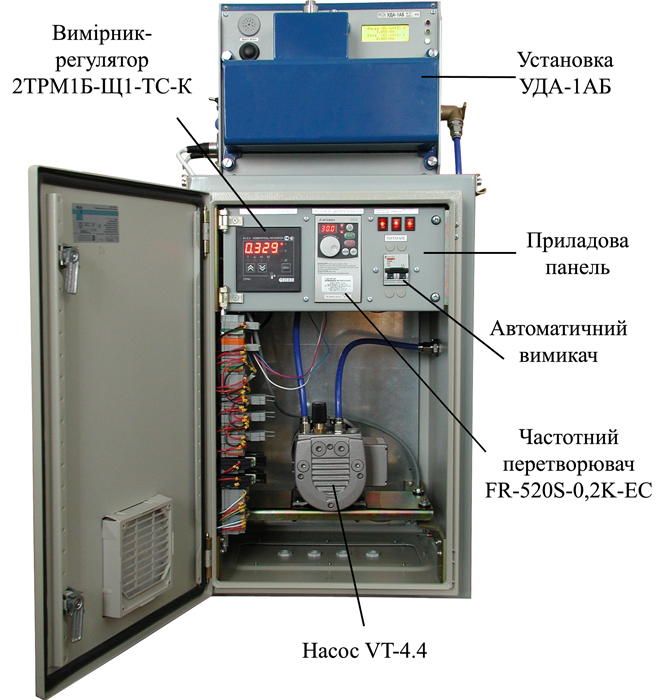

Блок призначений для прокачування повітря через вимірювальні пристрої установок УДА-1АБ, УДГ-1Б і УДГБ-01Т (виробництво НПП "Доза", Росія), що працюють спільно (послідовне пневматичне з'єднання установок УДА-1АБ, УДГ-1Б і блоку).
Коротка інформація:
Блок призначений для прокачування повітря через вимірювальні пристрої установок УДА-1АБ, УДГ-1Б і УДГБ-01Т (виробництво НПП "Доза", Росія), що працюють спільно (послідовне пневматичне з'єднання установок УДА-1АБ, УДГ-1Б і блоку).
Блок здійснює контроль забрудненості стрічкового фільтру установки УДА-1АБ і ініціює при необхідності зміну кадру стрічкового фільтру установкою УДА-1АБ. Блок здійснює контроль цілісності стрічкового фільтру установки УДА-1АБ і викликає видачу аварійного сигналу установкою УДА-1АБ при пошкодженні (розриві) стрічкового фільтру. Відбір проб повітря може здійснюватися як безпосередньо з досліджуваної атмосфери виробничих приміщень, так і за допомогою ізокінетичного зонду з вентиляційних систем АЕС (Пробовідбірник OS-1700 виробництва компанії "АМЕТЕК", США).
Переваги:
• блоки забезпечують постійну витрату повітря через вимірювальні прилади і пристрої. Значення витрати можна змінювати за допомогою настроювальних параметрів;; • блоки проводять діагностику вбудованих пристроїв; • блоки покзують перепад тисків на вимірювальних приладах і установках; • оснащуються двома насосами, що працюють за принципом «гарячого» резервування (при відмові основного насосу, перемикання на резервний насос відбувається без участі оператора); • забезпечують ПІД-регулювання витрат повітря, що прокачується в залежності від витрат вихідного середовища, з якого проводиться відбір проб (відкачка); • здійснює контроль перепаду тиску на аналітичному фільтрі (вимірювальних приладах), діагностику вбудованих пристроїв, зовнішнього витратоміра і датчика температури.| Технічні характеристики БН-01-01 | |
|---|---|
| Параметри | Значення |
| Діапазон завдання номінальної продуктивності блоку, л/хв | від 0 до 73 |
| Електроживлення блоку здійснюється від однофазної мережі змінного струму напругою, В і частотою, Гц |
від 187 до 242 від 49 до 51 |
| Потужність, споживана блоком, ВА, | не більше 300 |
| Ступінь захисту насосного блоку | P54 по ГОСТ14254 |
| Середнє напрацювання на відмову блоку, год | не менше 10000 |
| Середній термін служби блоку, років | не менше 10 |
| Середній час відновлення працездатного стану блоку, год | не більше 1 |
Блок призначений для безперервного прокачування повітря в системах пробовідбору (для приладів, які здійснюють вимір об'ємної активності аерозолів, ІРГ і об'ємної активності йодів). Блок здійснює контроль розрідження на його вході і підтримує це розрідження в заданих межах. У разі неможливості підтримки розрідження на вході блоку в заданих межах, блок здійснює автоматичний перехід на роботу від резервного насосу.
Блок для забезпечення безперебійної роботи має в своєму складі два насоси. Залежно від параметрів налаштування, при відмові одного (основного) насосу, блок насосний автоматично включає другий (резервний) насос. Блок насосний в процесі функціонування забезпечує постійну автоматичну перевірку працездатності перетворювача частоти і насосів (основного і дублюючого). Для забезпечення захисту від несанкціонованого доступу, блок має спеціальний ключ для відкриття дверей шафи управління.

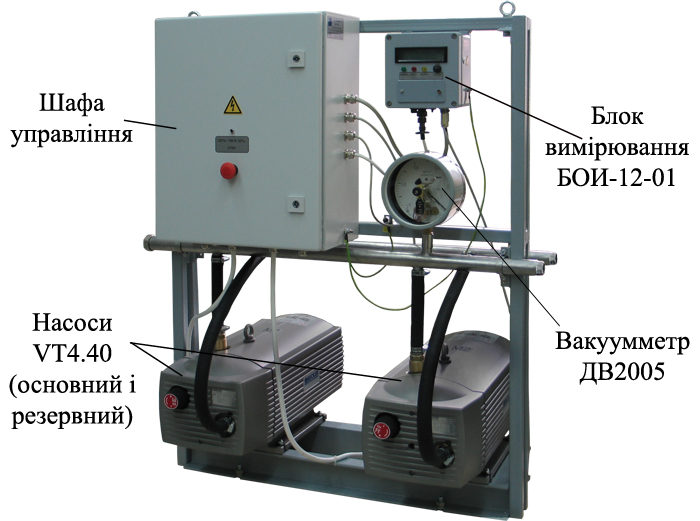

Функціонально блок складається з наступних вузлів:
• два вакуумних насоси VT4.40; • блок вимірювання БОИ-12-01; • шафа управління ШТКД3.624.022; • вакуумметр ДВ2005 (-1 до 0).| Технічні характеристики БН-01-04 | |
|---|---|
| Параметри | Значення |
| Максимальна продуктивність блоку, л/хв | 660 |
| Діапазон виміру розрідження, кг/см2 | від 0 до -1 |
| Діапазон встановлення нижньої межі діапазону регулювання розрідження, кг/см2 | від 0,05 до -0,95 |
| Діапазон встановлення верхньої межі діапазону регулювання розрідження, кг/см2 | від -0,05 до -0,95 |
| Діапазон регулювання продуктивності блоку | від 100 до 660 |
| Тип інтерфейсів для зв'язку з верхнім рівнем блок вимірювання перетворювач частоти |
RS-485 RS-422 |
| Час встановлення робочого режиму, хв | не більше 1 |
| Електроживлення блоку здійснюється від трифазної мережі змінного струму напругою, В частотою, Гц * - номінальне значення напруги електроживлення - 380 В |
від 323 до 418* від 49 до 51 |
| Потужність, споживана блоком, кВА | не більше 1,7 |
| Час безперервної роботи блоку не менше, годин на добу | 24 |
| Середнє напрацювання на відмову блоку, год | не менше 10000 |
| Середній термін служби блоку, років | не менше 10 |
| Умови експлуатації | |
|---|---|
| Температура навколишнього середовища, °С | від 5 до +50 |
| Верхнє значення відносної вологості при температурі не вище 35 °C без конденсації вологи,% | 80 |
| Барометричний тиск, кПа | від 84 до 106,7 |
