Коротка інформація:
Блоки детектування БДМГ-04-00, БДМГ-04-01, БДМГ-04-02, БДМГ-04-03 і БДМГ-04-04 призначені для вимірювання потужності еквівалентної дози гамма-випромінювання (далі по тексту - МЕкД гамма-випромінювання). Блок детектування БДМГ-04-02Б призначений для вимірювання потужності поглиненої дози гамма-випромінювання в повітрі (далі по тексту - МПД гамма-випромінювання).
Коротка інформація:
Блоки детектування БДМГ-04-00, БДМГ-04-01, БДМГ-04-02, БДМГ-04-03 і БДМГ-04-04 призначені для вимірювання потужності еквівалентної дози гамма-випромінювання (далі по тексту - МЕкД гамма-випромінювання). Блок детектування БДМГ-04-02Б призначений для вимірювання потужності поглиненої дози гамма-випромінювання в повітрі (далі по тексту - МПД гамма-випромінювання).
Блоки детектування відносяться до стаціонарних засобів вимірювальної техніки (ЗВТ), що служать для контролю радіаційної обстановки і проходять державні випробуванням згідно з ДСТУ 3400:2006.
Блоки детектування застосовуються:
• в складі апаратури контролю радіаційної безпеки (АКРБ) на атомних електростанціях (АЕС); • спільно зі стандартними ЗВТ (дозиметр-радіометр МКС-2001, аналізатор багатоканальний паралельного лічення АМП-12 «Пульс-1А» та ін.); • спільно зі стандартною електронно-фізичною апаратурою, що має відповідні входи (для прийому послідовності статистично розподілених імпульсів, інтерфейс RS-485 або потоковий вхід).
Блоки детектування БДМГ-04 пройшли державні приймальні випробування оцінки відповідності технічним регламентам законодавчо регульованих засобів вимірювальної техніки затверджених Постановою КМУ №94 від 13.01.2016 р, має сертифікат перевірки типу № UA.TR.113-0064 / 01-17 версія 2 від 26.10.21 р.
Діапазон реєстрованих енергій гамма-випромінювання від 0,05 до 3,0 МеВ.
Діапазон вимірювання МЕкД і МПД гамма-випромінювання для кожного з варіантів виконання блоків детектування наведено в таблиці:
| Варіант виконання | Діапазон вимірів | Примітка |
|---|---|---|

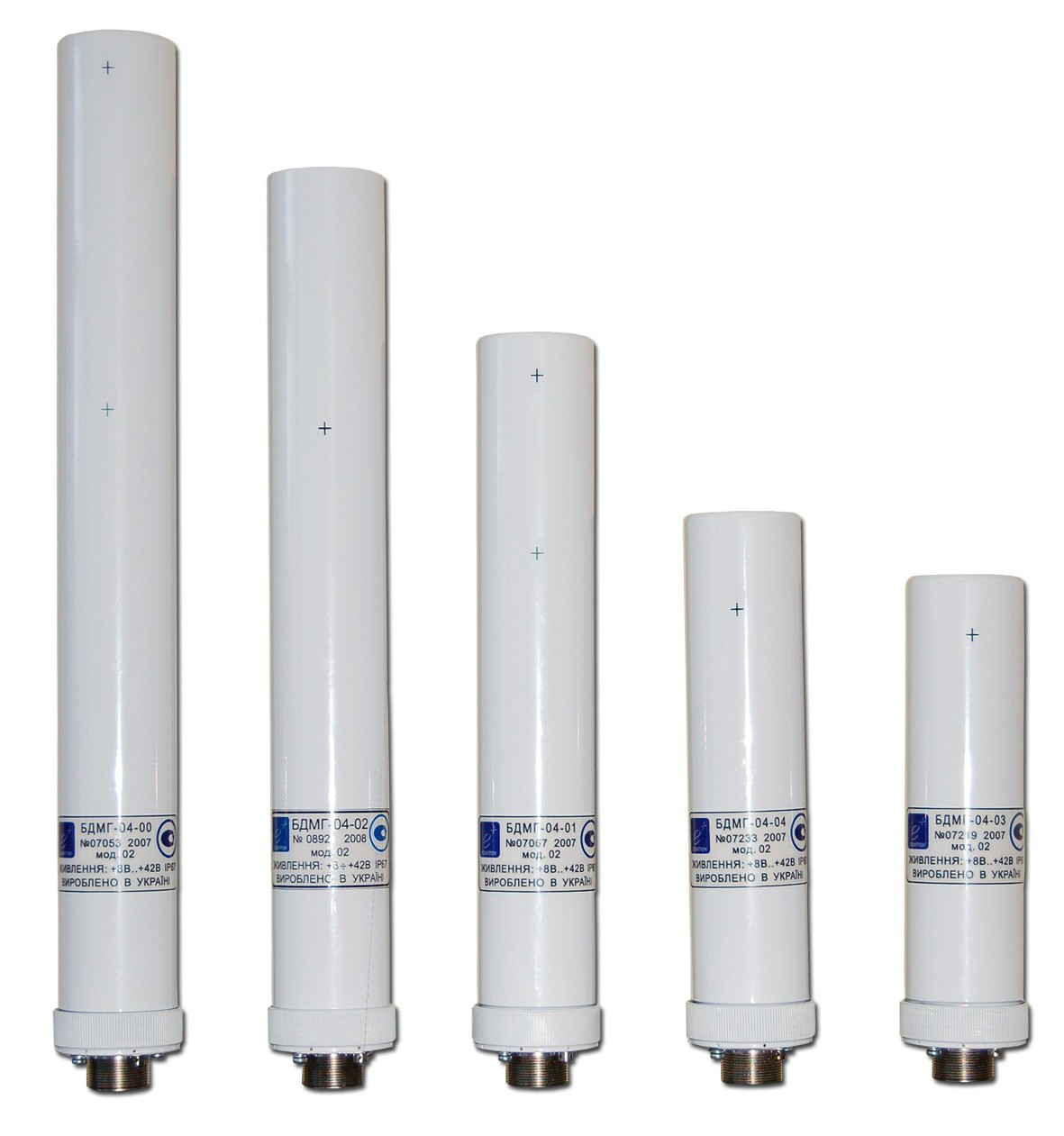

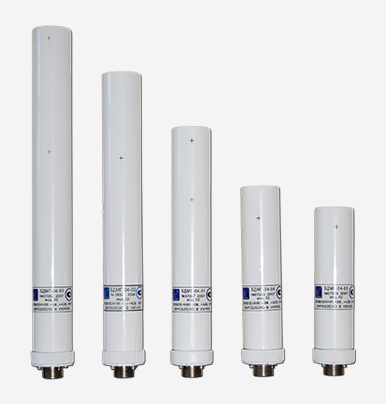

| БДМГ-04-00 | від 0,04∙10-6 до 10 Зв/год | Два канали: №1 (з лічильником високої чутливості) і №2 (з лічильником низької чутливості) |
| БДМГ-04-01 | від 1∙10-6 до 10 Зв/год | Два канали: №1 (з лічильником середньої чутливості) і №2 (з лічильником низької чутливості) |
| БДМГ-04-02 | від 0,04∙10-6 до 4∙10-3 Зв/год | Один канал (з лічильником високої чутливості) |
| БДМГ-04-03 | від 0,1∙10-3 до 10 Зв/год | Один канал (з лічильником низької чутливості) |
| БДМГ-04-04 | від 1∙10-6 до 50∙10-3 Зв/год | Один канал (з лічильником середньої чутливості) |
| БДМГ-04-02Б | від 0,04∙10-6до 4∙10-3 Гр/год | Один канал (з лічильником високої чутливості), вимірює МПД гамма-випромінювання |
| Технічні характеристики БДМГ-04 | |
|---|---|
| Параметри | Значення |
| Час встановлення робочого режиму блоку детектування не більше, хв | 2 |
| Час безперервної роботи блоку детектування не менше, годин на добу | 24 |
| Нестабільність показань блоку детектування за час безперервної роботи 24 год, не більше,% | 5 |
| Потужність, споживана блоком детектування, не більше, ВА | 2 |
| Електроживлення блоку детектування здійснюється від джерела живлення постійного струму з напругою, В | від + 8,0 до +42,0 |
| Умови експлуатації | |
|---|---|
| Температура навколишнього повітря, °С | від -40 до +75 |
| Відносна вологість, % при температурі +70° С (верхнє значення) при температурі +50° С (граничне значення) |
до 75 до 100 |
| Атмосферний тиск, кПа | від 54 до 540 |
Блоки детектування БДМГ-04-02, БДМГ-04-02Б, БДМГ-04-03 і БДМГ-04-04 мають у своєму складі по одному лічильнику. Блоки детектування БДМГ-04-00 і БДМГ-04-01 мають в своєму складі по два лічильника. Кожен з лічильників входить до складу окремого вимірювального каналу (грубий і чутливий - для БДМГ-04-00, грубий і середньої чутливості - для БДМГ-04-01).
Корпус блоків детектування виконаний у вигляді циліндра, матеріал корпусу - алюмінієвий сплав. Габаритні розміри варіантів виконань блоків детектування відрізняються довжиною (від 230 до 420 мм), діаметр - 50 мм.
Усередині корпусу блоків детектування встановлена плата вузла ПДГГ-01, на якій встановлені всі елементи блоків детектування.
Для забезпечення сейсмостійкості блоків детектування, стійкості до дії синусоїдальних вібрацій і механічних ударів, плата вузла ПДГГ-01 встановлена на спеціальних кулько-пружинних фіксаторах (амортизаторах).
Блок детектування при експлуатації кріпиться до вертикальної поверхні (до стіни, балки, конструкції і т.д.) за допомогою тримача.

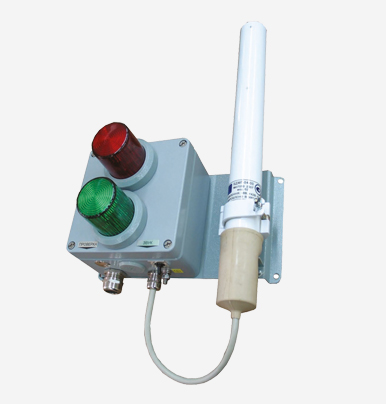

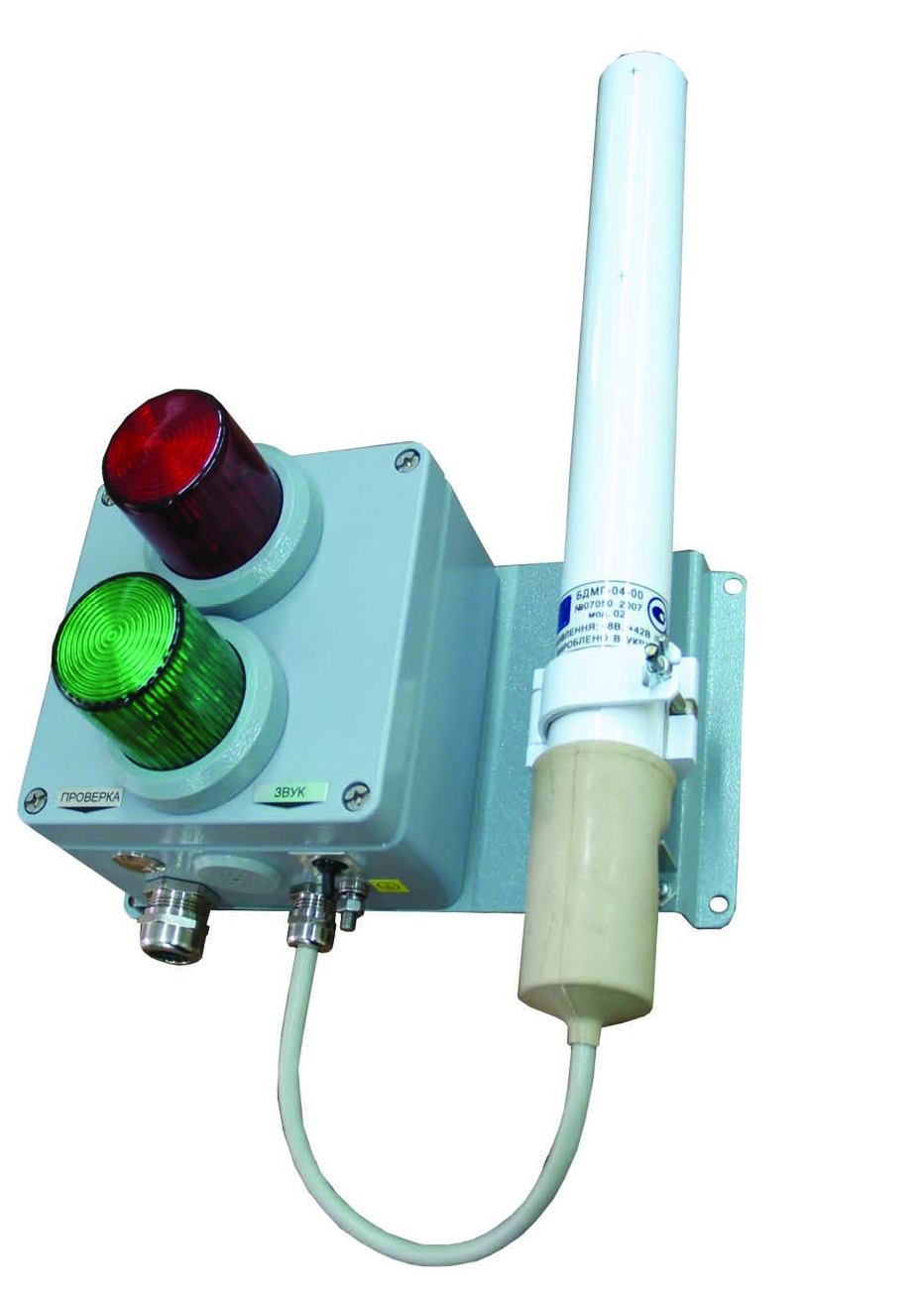

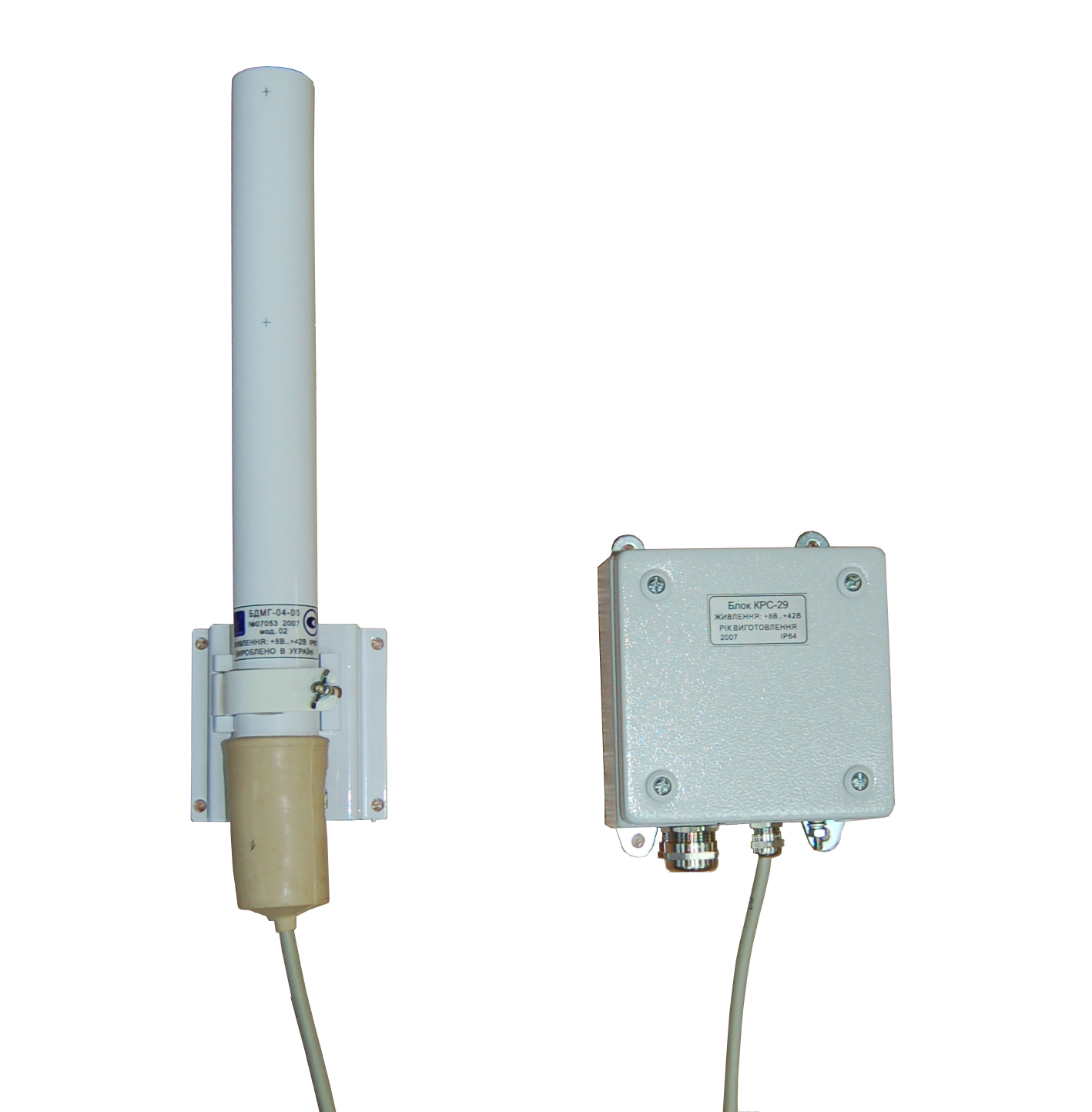

Для забезпечення зручності монтажу блоку детектування на об'єкті, з блоком детектування може поставлятися коробка сполучна КРС-29 або блок сигналізації БИЦ-17. Сполучна коробка КРС-29 і блок сигналізації БИЦ-17 забезпечують підключення кабелів зв'язку до пружинних клемних з'єднувачів без розпаювання роз'ємів на об'єкті. У блоці сигналізації БИЦ-17 і коробці сполучній КРС-29 встановлені елементи, що забезпечують виконання вимог до електромагнітної сумісності (забезпечують нормальне функціонування блоку детектування БДМГ-04 в умовах електромагнітної обстановки середньої жорсткості, група виконання по завадостійкості П3 по НП 306.5.02/3.035.)
