РЗБА-04-04М

Радіометр РЗБА-04-04М

Коротка інформація:

Радіометр забрудненості поверхонь альфа та бета-активними речовинами РЗБА-04-04М (далі радіометр) призначений для вимірювання забрудненості поверхонь (на шкірі або спецодягу персоналу) бета- і альфа-активними речовинами (за щільністю потоку альфа- і бета-частинок, що падають на вхідні вікна блоків детектування) і сигналізації про перевищення (або не перевищення) встановлених порогових рівнів.

Радіометр РЗБА-04-04М

Коротка інформація:

Загальні відомості Технічні характеристики Варіанти виконань

Спеціальне розміщення стаціонарних блоків детектування БДЗБ на корпусі радіометра дозволяє робити одночасне вимірювання по 18 ділянкам забрудненості поверхні одягу (або шкіри) людини бета- активними речовинами. Вимірювання всіх інших ділянок забезпечується виносним блоком детектування БДЗБ (для вимірювання забрудненості бета- активними речовинами) і виносним блоком детектування БДЗА (для вимірювання забрудненості альфа- активними речовинами).

Радіометр РЗБА-04-04М відноситься до засобів вимірювальної техніки з пороговим пристроєм, в яких звукова і світлова сигналізація спрацьовує при перевищенні встановленого порогового рівня забрудненості бета та альфа-активними речовинами

Радіометр РЗБА-04-04М видає сигнал «ЧИСТО» і відмикає пристрій заборони виходу, якщо ні по одному зі стаціонарних каналів не відбулося перевищення рівня забрудненості бета - активними речовинами над заданим порогом.

Радіометр РЗБА-04-04М видає сигнал «БРУДНО» в разі перевищення рівня забрудненості бета - активними речовинами над заданим порогом хоча б по одному стаціонарному каналу.

Радіометр РЗБА-04-04М має можливість підключення до локальної обчислювальної мережі (ЛОМ) за допомогою інтерфейсу RS485 (або, за окремим замовленням, RS232).

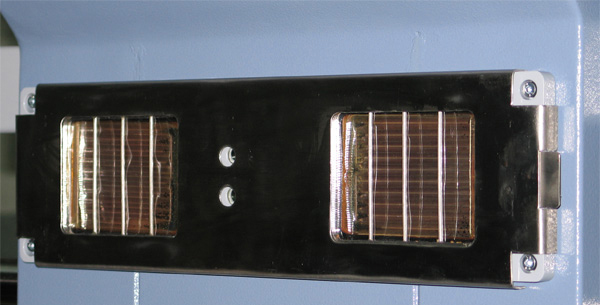

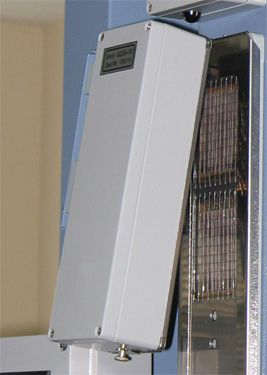

Блоки детектування БДЗБ і БДЗА забезпечують перетворення потоку бета-і альфа-частинок, відповідно, в статистично розподілену послідовність імпульсів напруги, частота яких залежить від щільності потоку частинок.

Блоки вимірювання УАК-07 і БОИ-04 забезпечують аналіз і математичну обробку потоку електричних імпульсів, що надходять від блоків детектування, видачу сигналів про перевищення або неперевищення встановленого порогу (за допомогою індикаторів «КОНТРОЛЬ», «ЧИСТО» і «БРУДНО») та індикацію чисельних результатів вимірювання.

Радіометр забрудненості поверхонь альфа-і бета-активними речовинами РЗБА-04-04М пройшов державні приймальні випробування оцінки відповідності технічним регламентам законодавчо регульованих засобів вимірювальної техніки затверджених Постановою КМУ №94 від 13.01.2016 р. Радіометр забрудненості поверхонь РЗБА-04-04М має сертифікат перевірки типу № UA.TR.113-0064/04-17 версія 2 від 26.10.21 р.

Параметри	Значення
Діапазон вимірювань радіометром щільності потоку бета-частинок з поверхні, хв^-1∙см^-2; в діапазоні енергій бета-частинок, МеВ	від 0,5 до 1500 від 0,15 до 2,5
Межі основної відносної похибки вимірювання радіометром щільності потоку бета-частинок при довірчій ймовірності 0,95 не перевищують,%	± 30
Діапазон вимірювань радіометром щільності потоку альфа-частинок з поверхні, хв^-1∙см^-2; в діапазоні енергій альфа-частинок, МеВ	від 0,1 до 10000 від 4,13 до 5,6
Межі основної відносної похибки вимірювання радіометром щільності потоку альфа-частинок з поверхні при довірчій ймовірності 0,95 не перевищують,%	± 30
Чутливість блоків детектування БДЗБ до бета-випромінювання від робочих еталонних джерел типу СО з радіонуклідами ⁹⁰Sr+⁹⁰Y не менше, (імп/с)/(хв^-1∙см^-2): - для каналів №1,13, 16-19; - для каналів №14 и №15	0.5 0.3
Чутливість блоку детектування БДЗА до альфа- випромінювання від робочих еталонних джерел типу П9 з радіонуклідом ²³⁹Pu не менше, (імп/с)/(хв^-1∙см^-2)	0,2
Чутливість блоку детектування БДЗА до альфа- випромінювання від робочих еталонних джерел типу У8 з радіонуклідом ²³⁸U не менше, (імп/с)/(мин^-1∙см^-2)	0,08
Чутливість блоку детектування БДЗА до альфа- випромінювання від робочих еталонних джерел типу В4 з радіонуклідом ²³⁴U не менше, (імп/с)/(хв^-1∙см^-2)	0,04
Порогові рівні спрацьовування сигналізації встановлюються індивідуально для кожного вимірювального каналу, хв^-1∙см^-2: - для блока детектування БДЗА в межах - для блоков детектування БДЗБ в межах	від 0,1 до 9999 від 5 до 9999
Дискретність установки порогів, хв^-1∙см^-2: - при порогових рівнях менше 5 хв^-1∙см^-2 - при порогових рівнях більше 5 хв^-1∙см^-2	0,1 1
Час безперервної роботи, годин на добу	Не обмежено
Час встановлення робочого режиму не більше, хв	2
Нестабільність показань радіометра за час безперервної роботи 24 год не більше,%	5
Споживана потужність з урахуванням потужності, споживаної підключеними до аналізатора блоків і пристроїв детектування не більше, ВА	150
Середнє напрацювання на відмову радіометра не менше, годин	10000
Середній термін служби радіометра не менше, років	10

Радіометр забрудненості поверхонь альфа- і бета-активними речовинами РЗБА-04-04М здійснюється в різних виконаннях. Залежно від виконання радіометр може мати:

• різну кількість каналів і, відповідно, різну сумарну площу блоків детектування; • додаткові виносні блоки детектування для вимірювання забрудненості поверхонь альфа- і бета-активними нуклідами, підключені до автономного блоку вимірювання; • стаціонарні блоки детектування для контролю тильної сторони долонь; • рухомий блок детектування для вимірювання забрудненості верхньої частини голови; • вбудований промисловий комп'ютер; • один або два дисциплінарних бар'єри для проходу персоналу.

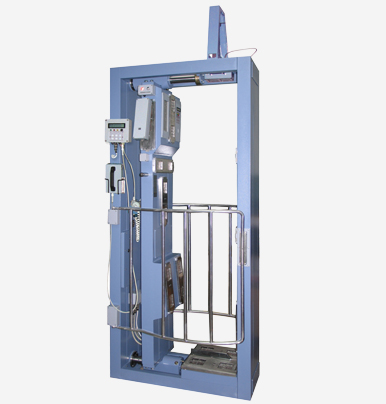

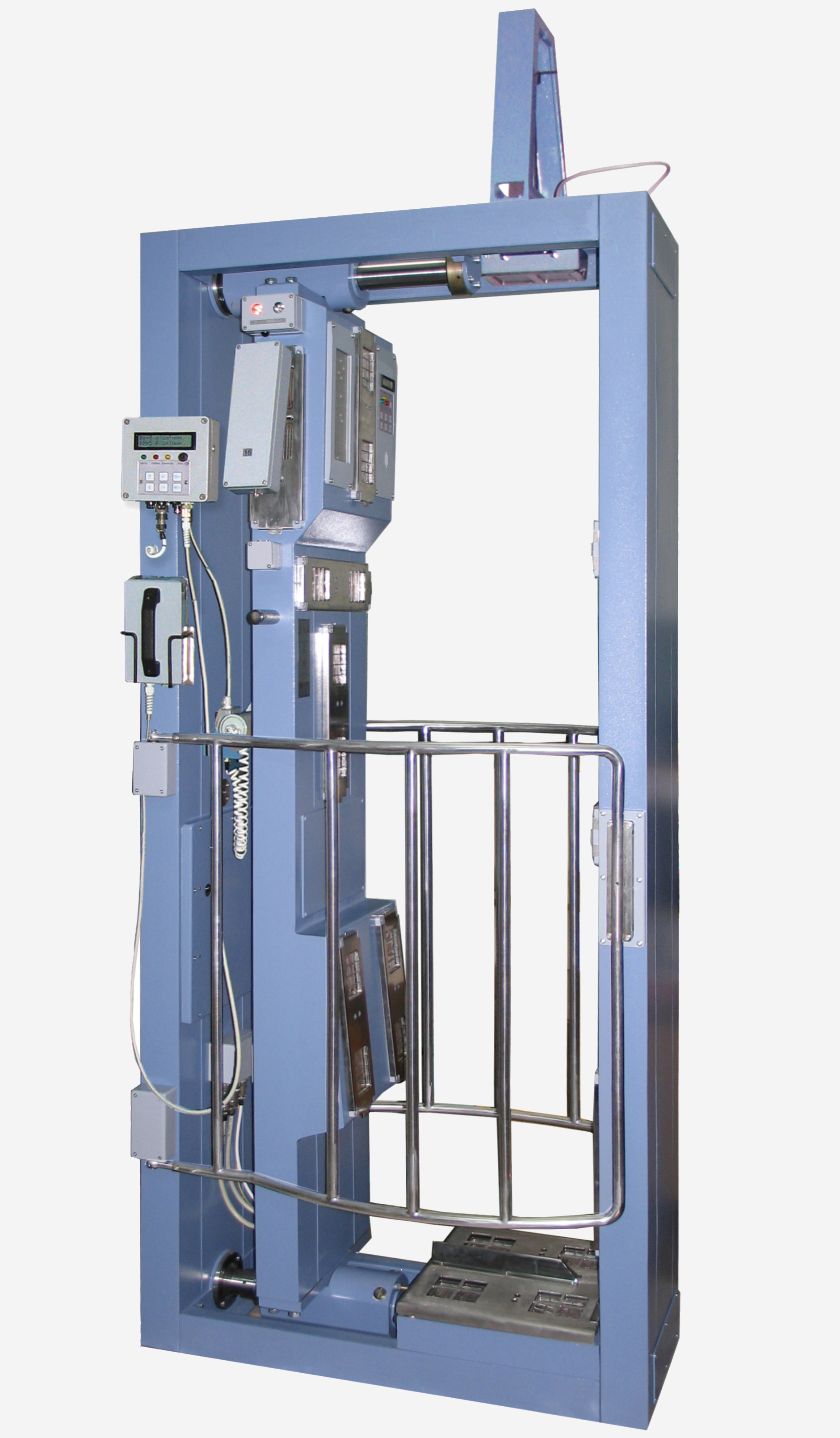

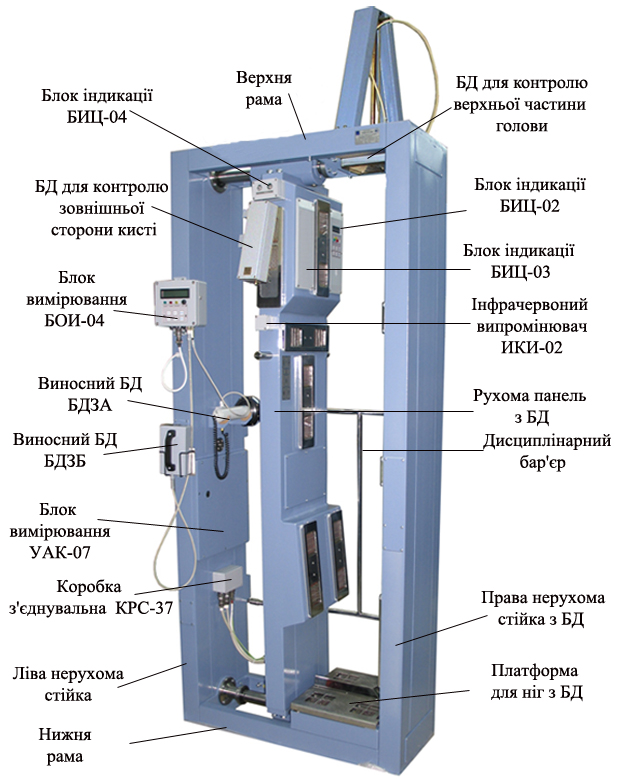

Виконання 20, 40 (базовий варіант)

Являє собою стійку з 18 стаціонарними блоками детектування (далі БД) БДЗБ і блоком вимірювання УАК-07 (Що знаходиться всередині корпусу установки). Базове виконання оснащено блоком індикації БИЦ-03, на якому зображена у вигляді мнемосхеми фігура людини призначена для індикації області забруднення по кожному з 18 стаціонарних каналів. Виконання 20 має блок індикації і клавіатури БИЦ-02, за допомогою якого можна вивести числові результати вимірювання по кожному з 18 стаціонарних каналів, а також проводити налаштування радіометра. Базове виконання радіометра оснащено БД для контролю верхньої частини голови, розміщеного на рухомий осі. Положення блоку детектування верхньої частини голови регулюється в залежності від зросту людини. Також присутні стаціонарні БД для контролю тильної сторони долонь.

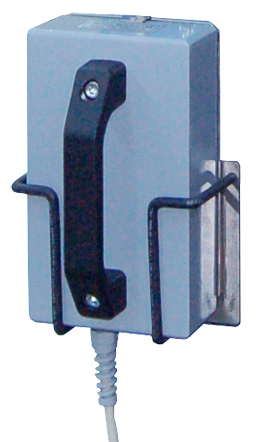

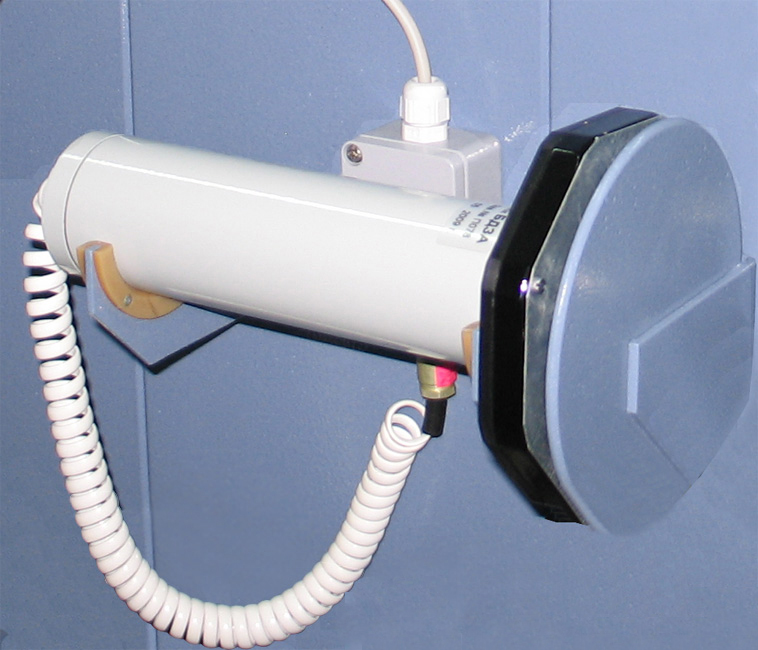

Базова модель оснащена виносним БД БДЗБ для контролю «сліпих місць» по бета забрудненню. Так само в базовій моделі передбачено виносний БД БДЗА для контролю ділянок людського тіла по альфа забруднення. Результати вимірювання по кожному з виносних каналів обробляються і виводяться на РКІ дисплей блоку вимірювання БОИ-04. У разі перевищення забруднення над рівнем встановленого порогового значення на блоці БОИ-04 спалахує червоний світлодіод («БРУДНО») і включається звукова сигналізація. У разі не перевищення порогу, спалахує зелений світлодіод («ЧИСТО»). Виконання 20 має два дисциплінарних бар'єри для проходу персоналу. Виконання 40 відрізняється наявністю тільки одного дисциплінарного бар'єру.

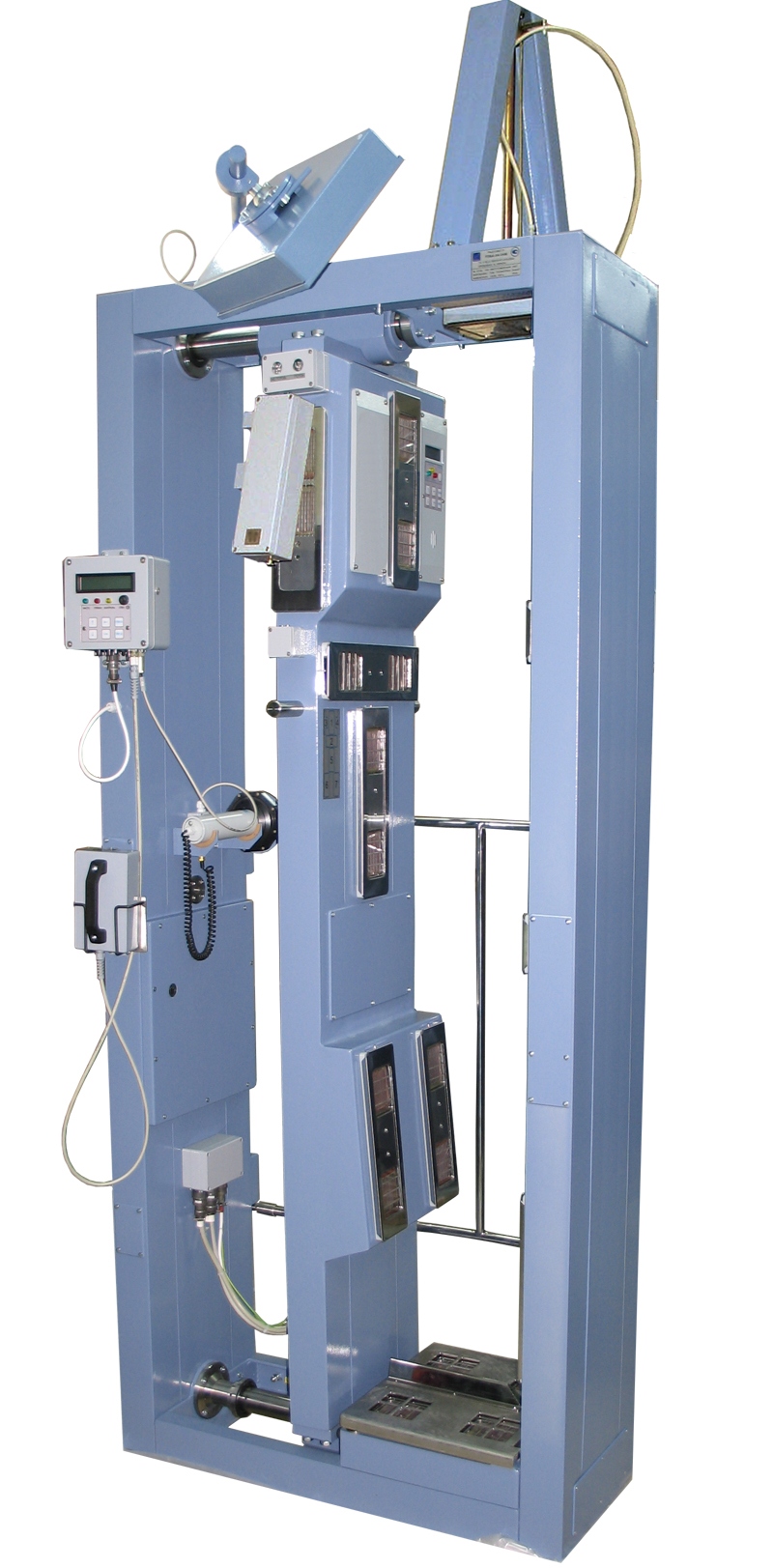

Виконання 20.01, 40.01

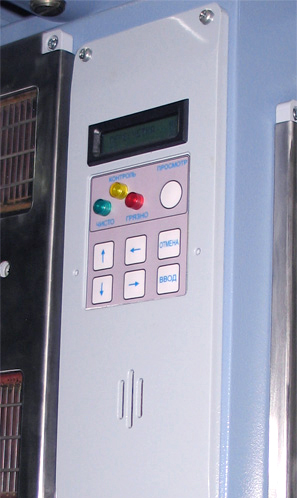

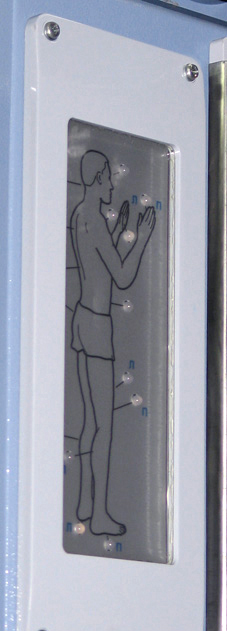

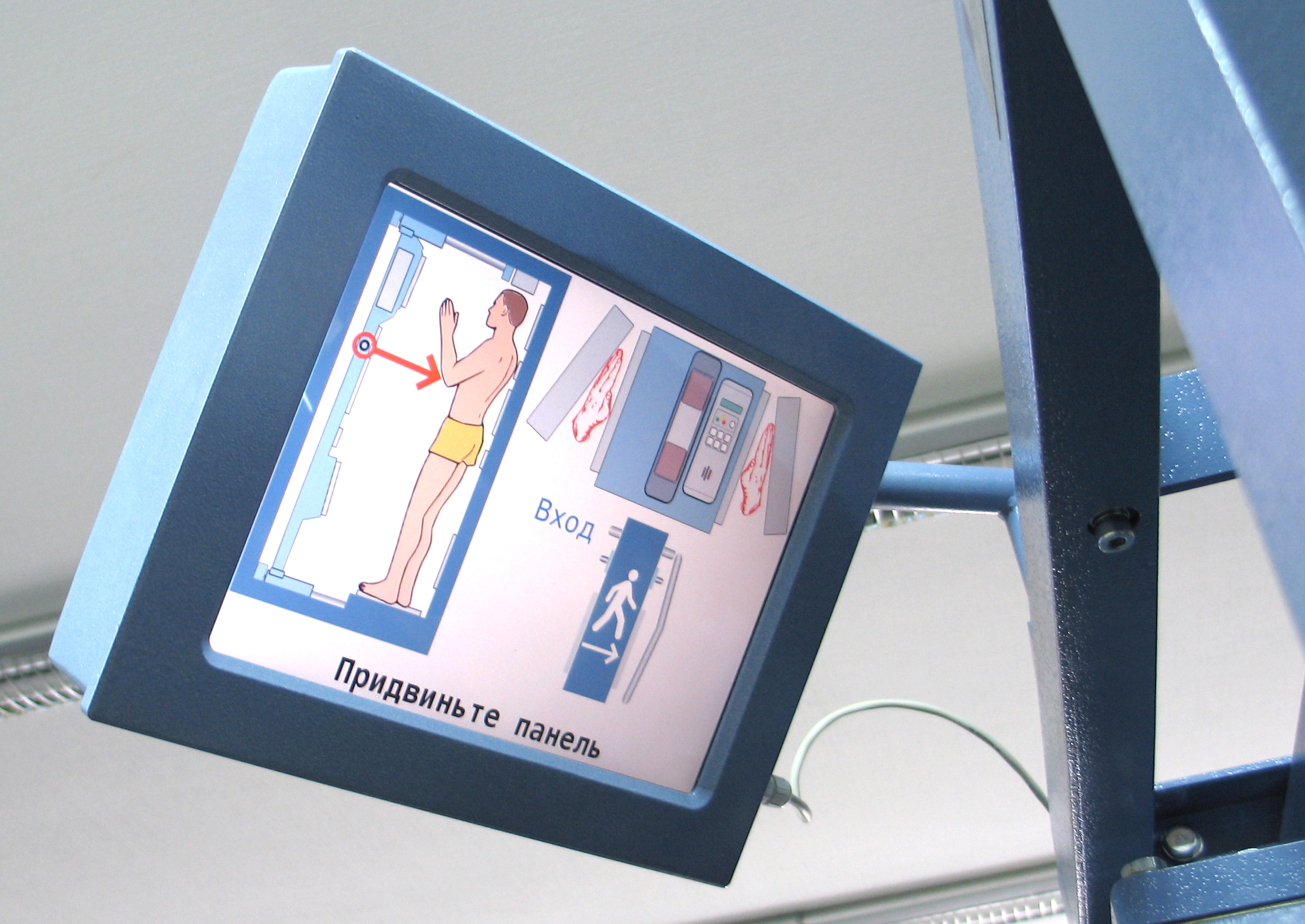

Радіометр РЗБА-04-04М виконання 20.01 і 40.01 є аналогами 20 і 40 виконань відповідно, за винятком однієї відмінності. Блок індикації БИЦ-03 замінено на виносний промисловий комп'ютер. Виконання 20.01 має два дисциплінарних бар'єри для проходу персоналу. Виконання 40.01 відрізняється наявністю тільки одного дисциплінарного бар'єру.

Виконання 21, 41

Стійка з 15 стаціонарними блоками детектування БДЗБ і блоком вимірювання УАК-07 (що знаходиться всередині корпусу установки). На відміну від базової моделі, відсутні стаціонарні блоки детектування для контролю верхньої частини голови і тильної сторони долонь. Виконання 21 оснащено двома дисциплінарними бар'єрами, а виконання 41 одним.

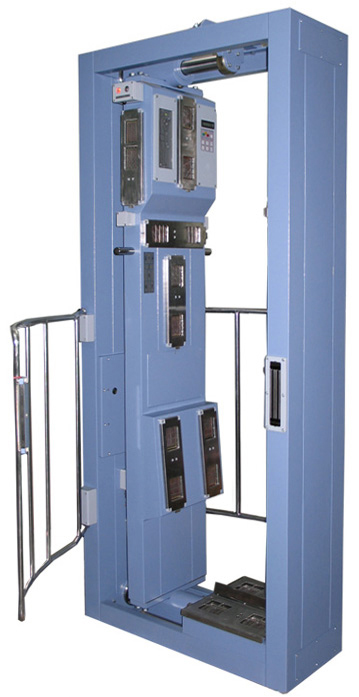

Виконання 22, 42

Стійка з 15 стаціонарними блоками детектування БДЗБ і блоком вимірювання УАК-07 (що знаходиться всередині корпусу установки). На відміну від базової моделі, відсутні: стаціонарні блоки детектування для контролю верхньої частини голови і тильної сторони долонь; виносні блоки детектування для контролю «сліпих» місць по бета- забрудненню; виносний блок для контролю ділянок людського тіла по альфа- забрудненню; блок БОИ-04. Виконання 22 оснащено двома дисциплінарними бар'єрами, а виконання 42 одним.

Виконання 24, 44

Стійка з 15 стаціонарними блоками детектування БДЗБ і блоком вимірювання УАК-07 (що знаходиться всередині корпусу установки). Радіометр оснащений виносним блоком детектування для контролю сліпих місць по бета- забрудненню. На відміну від базової моделі, відсутні: стаціонарні блоки детектування для контролю верхньої частини голови і тильної сторони долонь; виносний блок детектування для контролю ділянок тіла по альфа- забрудненню. Виконання 24 оснащено двома дисциплінарними бар'єрами, а виконання 44 одним.

Виконання 28, 48

Стійка з 18 стаціонарними блоками детектування БДЗБ і блоком вимірювання УАК-07 (що знаходиться всередині корпусу установки). Радіометр оснащений стаціонарними блоками детектування для контролю верхньої частини голови і тильної сторони долонь. Радіометр оснащений виносним блоком детектування БДЗБ для контролю «сліпих місць» по бета- забрудненню. На відміну від базового варіанту, відсутній виносний блок детектування БДЗА для контролю ділянок людського тіла по альфа- забрудненню. Всі інші вузли аналогічні базовій моделі. Виконання 28 оснащено двома дисциплінарними бар'єрами, а виконання 48 одним.

Виконання 29, 49

Стійка з 18 стаціонарними блоками детектування БДЗБ і блоком вимірювання УАК-07 (що знаходиться всередині корпусу установки). Радіометр оснащений стаціонарними блоками детектування для контролю верхньої частини голови і тильної сторони долонь. Радіометр оснащений виносним блоком детектування БДЗА для контролю ділянок тіла по альфа- забрудненню. Блок вимірювання БОИ-04 призначений для виведення результатів вимірювань по виносному каналу. На відміну від базового варіанту, відсутній: виносний блок детектування БДЗБ для контролю «сліпих» місць по бета- забрудненню. Всі інші вузли аналогічні базовій моделі. Виконання 29 оснащено двома дисциплінарними бар'єрами, а виконання 49 одним.

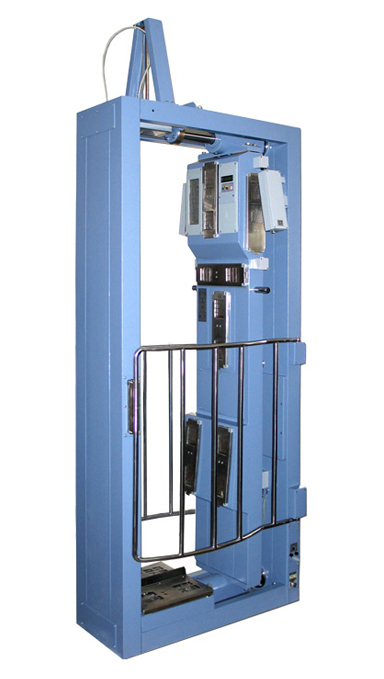

Виконання 32, 52

Стійка з 18 стаціонарними блоками детектування БДЗБ і блоком вимірювання УАК-07 (що знаходиться всередині корпусу установки). Радіометр оснащений стаціонарними блоками детектування для контролю верхньої частини голови і тильної сторони долонь. На відміну від базового варіанту відсутні виносні блоки детектування БДЗБ і БДЗА для контролю ділянок людського тіла по бета- альфа- забрудненню. Всі інші вузли аналогічні базовій моделі. Виконання 32 оснащено двома дисциплінарними бар'єрами, а виконання 52 одним.

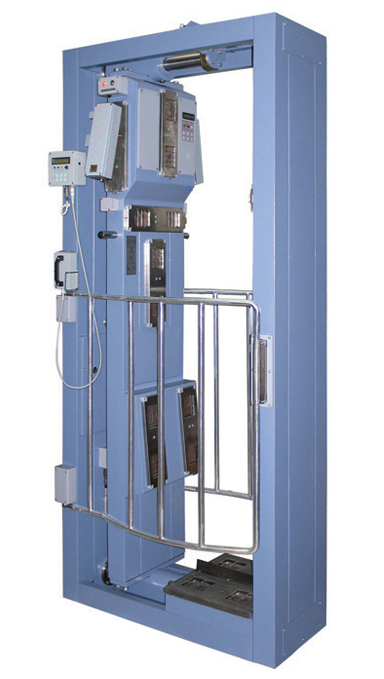

Виконання 35, 55

Стійка з 17 стаціонарними блоками детектування БДЗБ і блоком вимірювання УАК-07 (що знаходиться всередині корпусу установки). Радіометр оснащений стаціонарними блоками детектування для контролю тильної сторони долонь. Радіометр оснащений виносним блоком детектування БДЗБ для контролю сліпих місць по бета- забрудненню. Блок вимірювання БОИ-04 призначений для виведення результатів вимірювань по виносного каналу. На відміну від базового варіанту, відсутній: стаціонарний блок детектування для контролю верхньої частини голови; виносний блок детектування БДЗА для контролю ділянок людського тіла по альфа- забрудненню. Всі інші вузли аналогічні базовій моделі. Виконання 35 оснащено двома дисциплінарними бар'єрами, а виконання 55 одним.

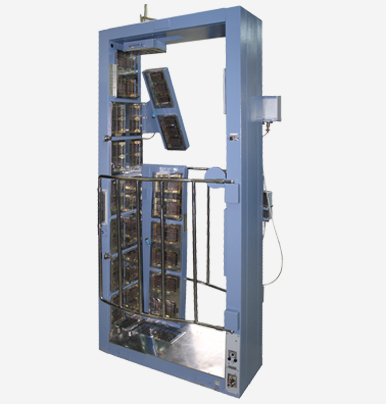

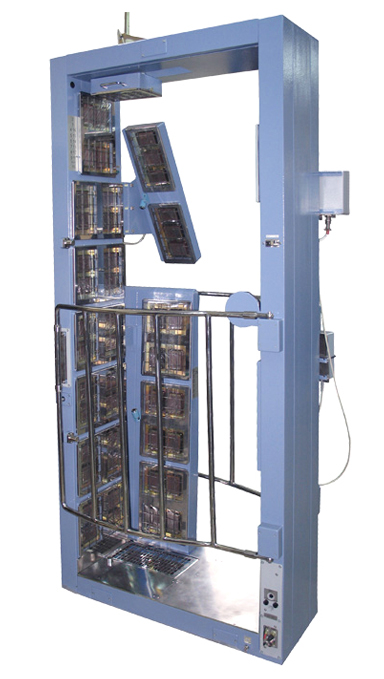

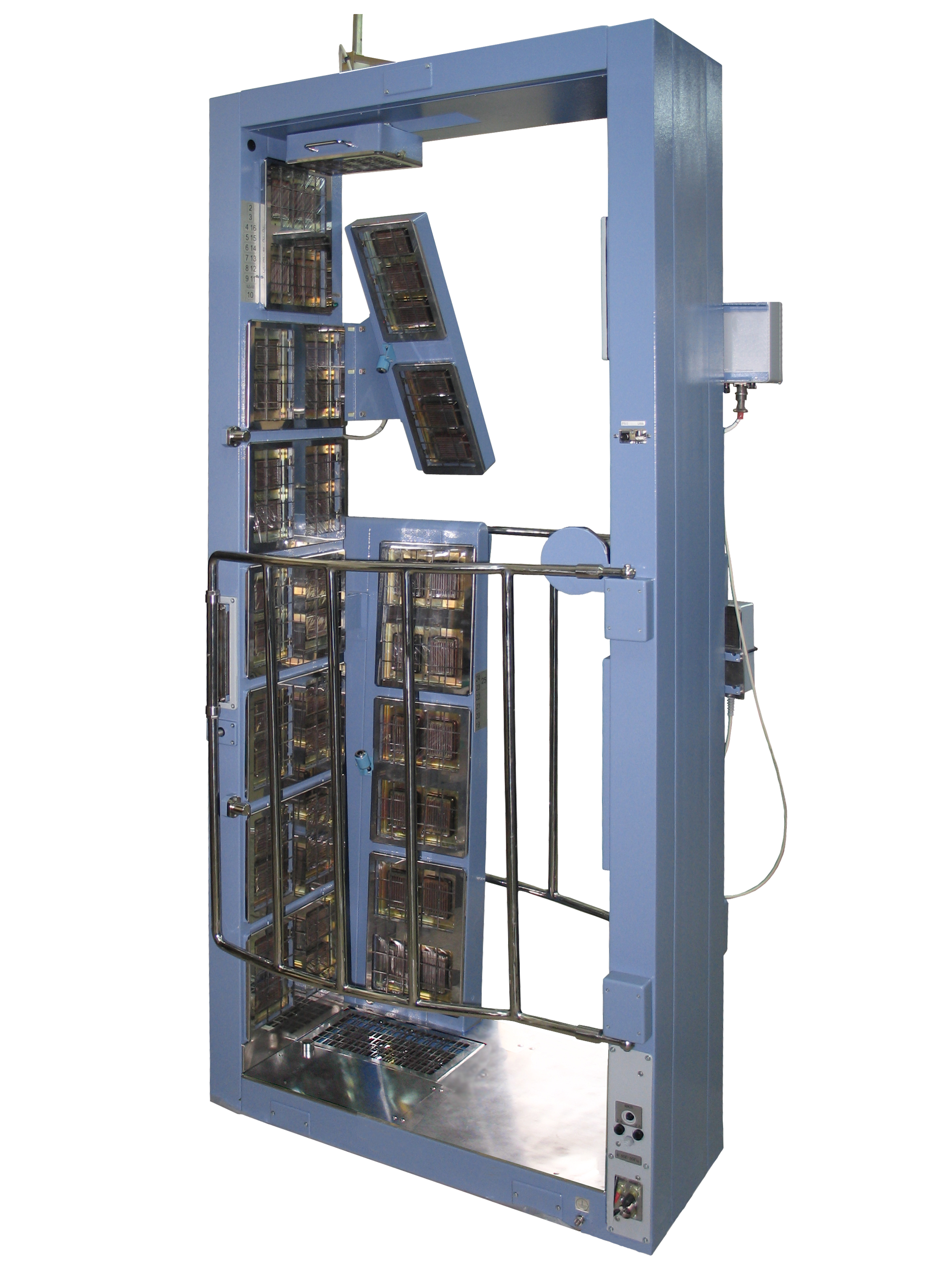

Виконання 68

Радіометр РЗБА-04-04М вик. 68 контролює забрудненість поверхні по 36 ділянкам тіла людини 36-ма стаціонарними блоками, кожному з яких відповідає окремий вимірювальний канал. Радіометр РЗБА-04-04М вик. 68 являє собою стаціонарний пристрій, що складається з:

- стійки з 36 стаціонарними блоками детектування БДЗБ (БДЗБ-15 і БДЗБ-16) і блоком вимірювання УАК-07 (який розташований всередині стійки радіометра);

- виносного блоку детектування БДЗБ (БДЗБ-05) для вимірювання рівня забрудненості бета- активними речовинами будь-якої ділянки поверхні тіла;

- виносного блоку детектування БДЗА для вимірювання рівня забрудненості альфа- активними речовинами будь-якої ділянки поверхні тіла;

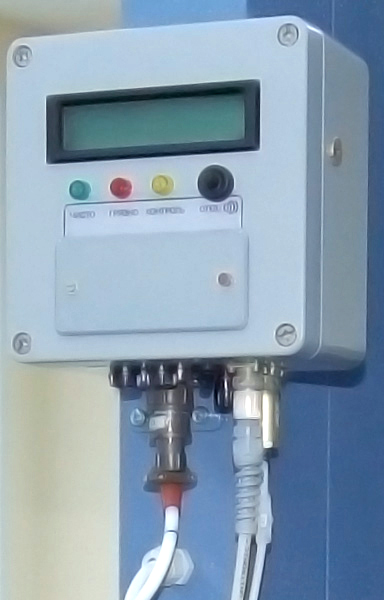

- блоку вимірювання БОИ-04, який обробляє і виводить на РКД (дисплей) результати вимірювань з виносних блоків БДЗБ і БДЗА;

- двох дверей з електромагнітними замками, що перешкоджає можливості проходження персоналу через радіометр без контролю.

Радіометр РЗБА-04-04М вик. 68 забезпечує: - світлову та звукову сигналізацію перевищення (сигнал «БРУДНО») або неперевищення (сигнал «ЧИСТО») встановлених порогових значень. Граничні значення встановлюються окремо для кожного каналу. Блок вимірювання БОИ-04 має власний звуковий і світловий сигналізатор «ЧИСТО», «БРУДНО»; - видачу (на кольоровий дисплей) візуальної і текстової інформації про результати контролю та стан блоків детектування в усіх режимах роботи радіометра; - відмикання пристрою заборони виходу в разі неперевищення порогового значення забрудненості по всіх каналах.

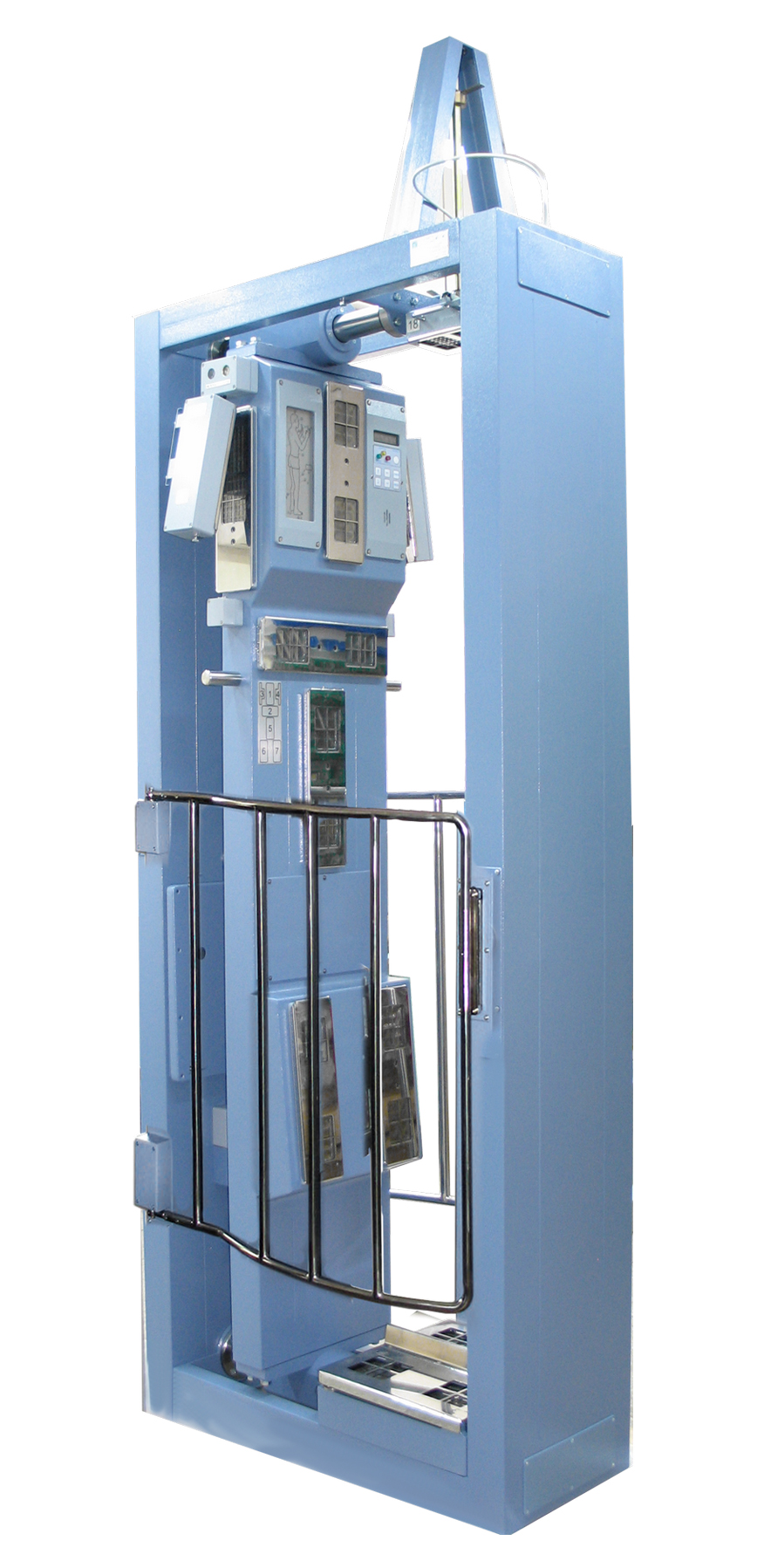

Виконання 71, 72

Радіометр РЗБА-04-04М вик. 71, 72 дозволяє проводити одночасне вимірювання по 18 ділянках забрудненості поверхні одягу (або шкірного покриву) людини бета-активними речовинами. Вимірювання забрудненості бета-активними речовинами (а також контроль рівня гамма-випромінювання) дрібних предметів забезпечується окремим блоком детектування. Всі блоки детектування реєструють змішаний потік гама та бета-випромінювання і при постачанні калібруються по щільності потоку частинок бета з поверхні. У виконаннях 71 та 72 альфа-канал (БД для реєстрації альфа-активних речовин) відсутній. У виконанні 71 є одні двері (вихідні) для проходу персоналу. У радіометрі виконання 72 – дві двері. Радіометр виробляє сигнал «брудно», якщо виміряний рівень забрудненості поверхонь по одному або декільком вимірювальним каналам перевищує встановлене граничне значення. Радіометр виробляє сигнал «ЧИСТО» і відключає замок вихідних дверей, якщо виміряний рівень забрудненості поверхонь по всіх вимірювальних каналах не перевищує встановлене граничне значення.

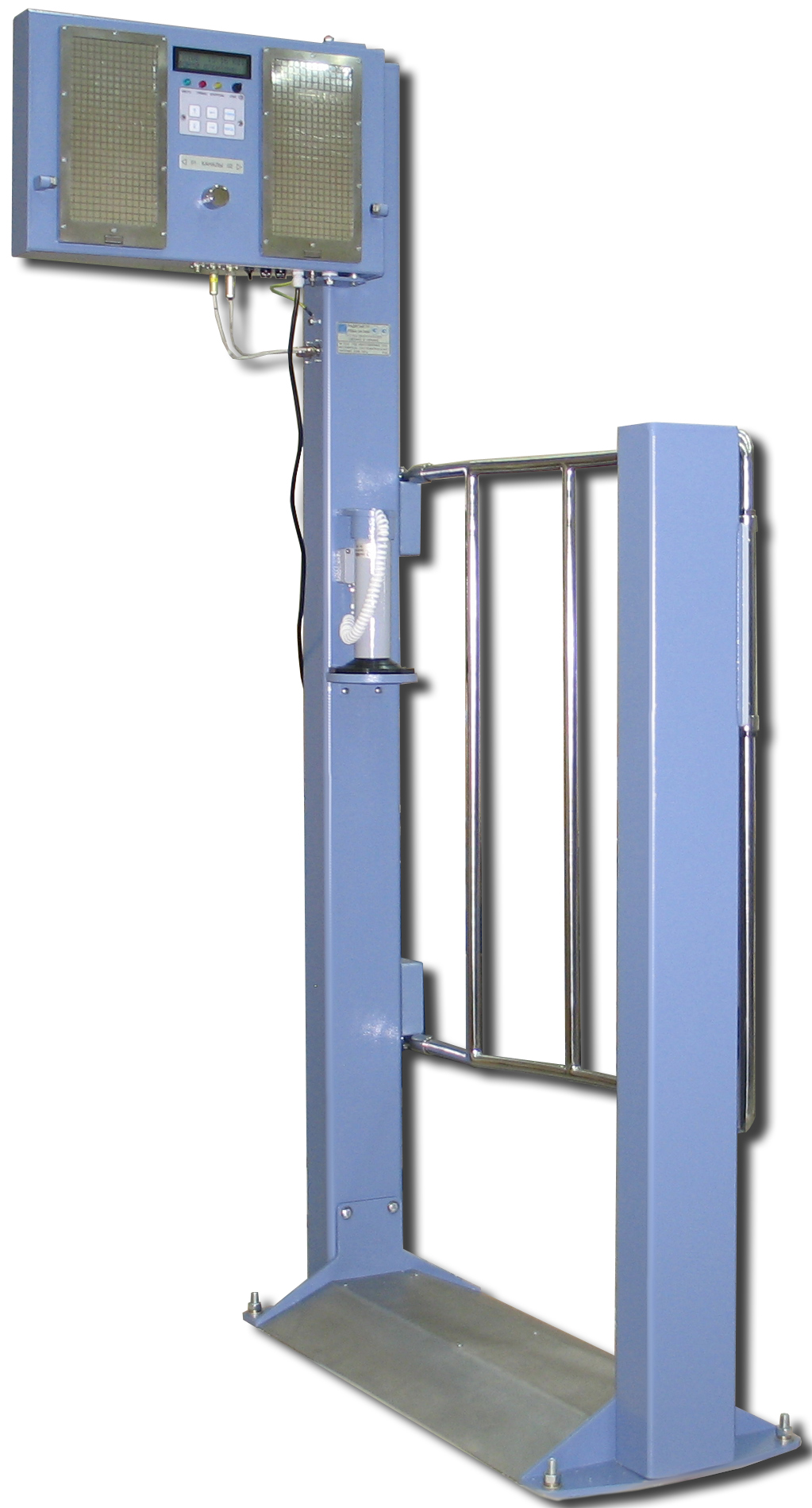

Виконання 27

Стаціонарна установка РЗБА-04-04М виконання 27 призначена для вимірювання рівня забруднення рук альфа-активними речовинами по трьом каналам (два стаціонарних блока детектування на навісній стійці і один виносний блок детектування). Канали для контролю забруднення поверхності бета-активними речовинами в радіометрі РЗБА-04-04М виконання 27 відсутні.

Радіометр РЗБА-04-04М виконання 27 забезпечує:

• вимірювання рівня забруднення поверхні долонь( або їх тильной сторони) альфа-активними речовинами по двум каналам зі стаціонарними блоками детектування;

• вимірювання рівня забрудненості поверхні виносним БД.

Виконання 05

Являє собою окремий виносний блок БДЗБ для контролю ділянок людського тіла по бета- забрудненню. Результати вимірювань виводяться на блок вимірювання БОИ-04, функції радіометра аналогічні функціям виносного блоку детектування БДЗБ на базовій моделі радіометра. Радіометр оснащений пристосуванням для кріплення на стіну. Відмінності від базової моделі: відсутні стаціонарні блоки детектування і виносний блок детектування по альфа- забрудненню.

Виконання 06

Являє собою два виносних блока детектування БДЗБ і БДЗА для контролю ділянок людського тіла по бета- і альфа-забрудненню. Результати вимірювань виводяться на блок вимірювання БОИ-04, функції радіометра аналогічні функціям виносних блоків детектування БДЗБ і БДЗА на базовій моделі радіометра. Радіометр оснащений пристосуваннями для кріплення на стіну. Відмінності від базової моделі - відсутність стаціонарних блоків детектування.

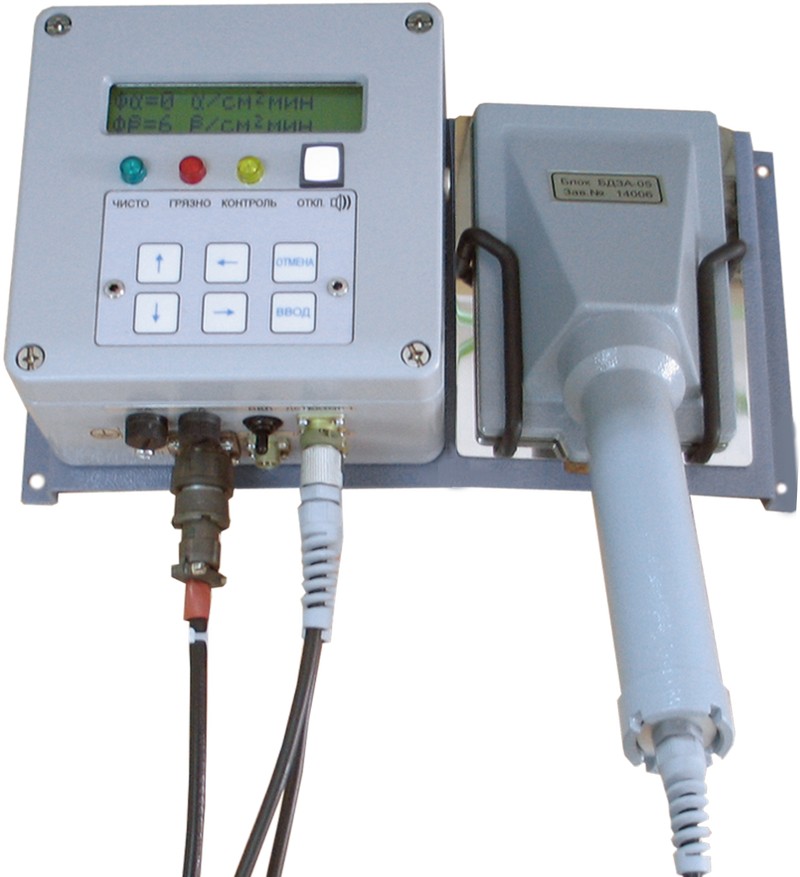

Виконання 10

Окремий виносний блок БДЗА, для контролю ділянок людського тіла по альфа- забрудненню. Результати вимірювань виводяться на блок вимірювання БОИ-04, функції радіометра аналогічні функціям виносного блоку детектування БДЗА на базовій моделі радіометра. Радіометр оснащений пристосуванням для кріплення на стіну. Відмінності від базової моделі, відсутні: стаціонарні блоки детектування; виносний блок детектування по бета- забрудненню.

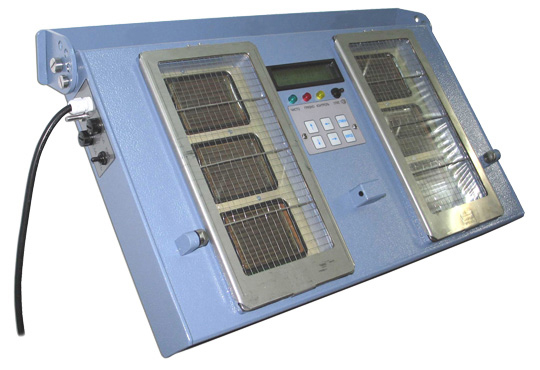

Виконання 11

Стаціонарна установка для контролю забруднення рук. Радіометр оснащений двома стаціонарними блоками детектування БДЗБ і блоком вимірювання УАК-07 для виведення результатів вимірювань і індикації перевищення або неперевищення встановлених порогових значень забруднення. Радіометр оснащений пристосуванням для кріплення на стіну. Відмінності від базового варіанту: кількість стаціонарних блоків детектування БДЗБ скорочено до двох, відсутні виносні блоки детектування для контролю ділянок людського тіла по альфа- і бета-забрудненню.

Виконання 16

Стаціонарна установка для контролю забруднення рук і ніг по альфа- і бета-забрудненню. Радіометр оснащений двома стаціонарними блоками детектування БДЗБ, а також блоком вимірювання УАК-07 для виведення результатів вимірювань і індикації перевищення або неперевищення встановлених порогових значень забруднення. Відмінності від базового варіанту: кількість стаціонарних блоків детектування БДЗБ скорочено до чотирьох, відсутні виносні блоки детектування для контролю ділянок людського тіла по альфа- і бета-забрудненню.

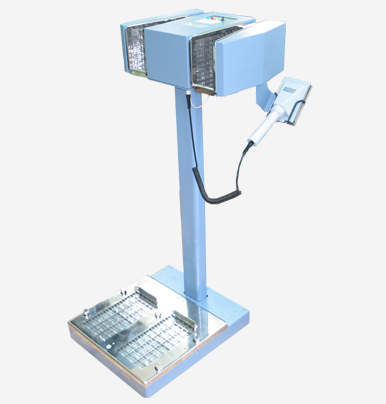

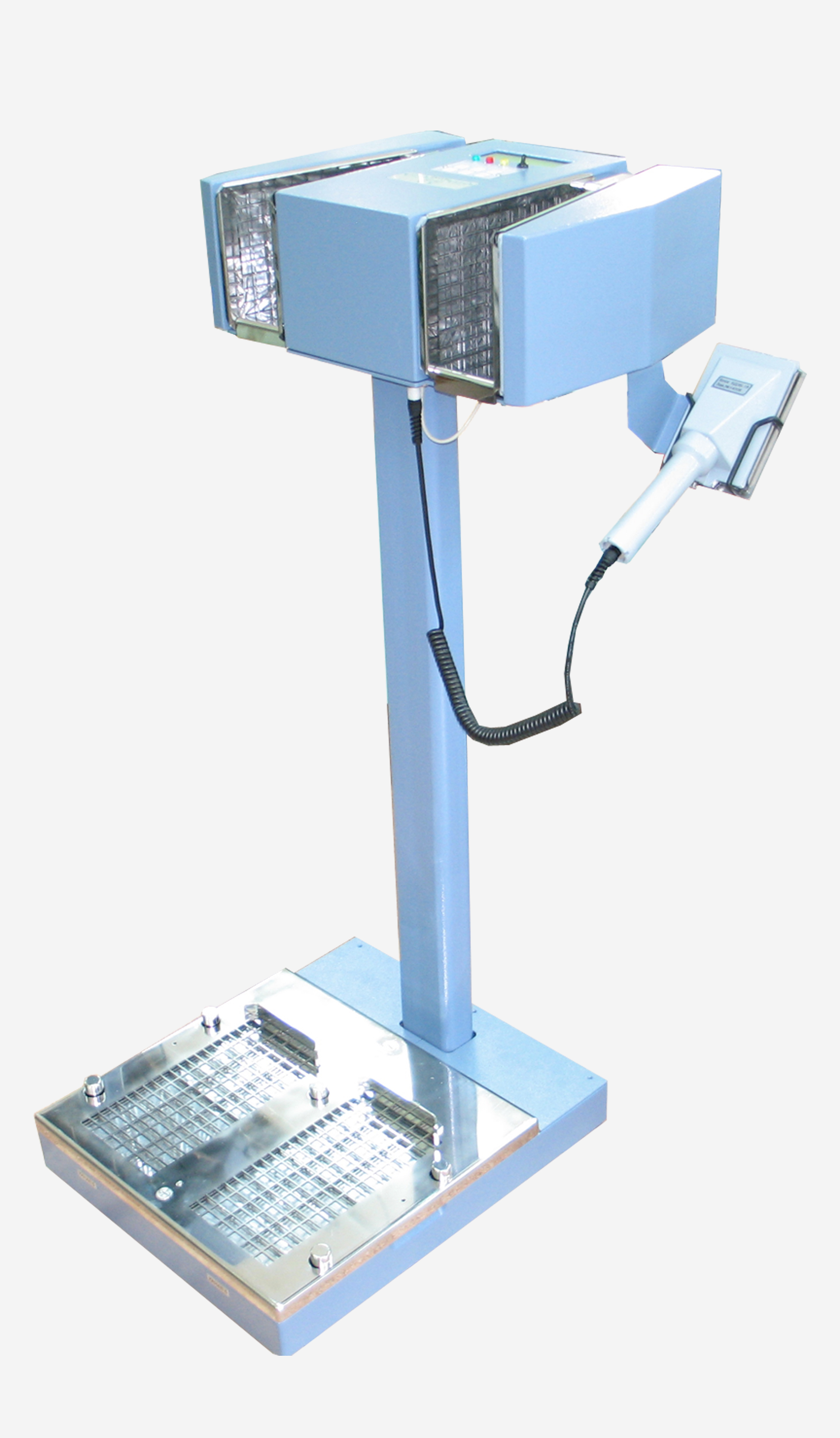

Виконання 16.01

Радіометр РЗБА-04-04М виконання 16.01 призначений для вимірювання рівня забрудненості одягу персоналу, рук і взуття бета-активними речовинами (по щільності потоку бета-частинок, що падають на вхідні вікна блоків детектування) і сигналізації про перевищення (або не перевищенні) встановлених граничних рівнів

Розміщення стаціонарних блоків детектування на корпусі радіометра дозволяє виробляти одночасне вимірювання забруднення поверхні бета-активними речовинами по 6 дільнках:

• долоні лівої руки;

• тильна сторона кисті лівої руки;

• долоні правої руки

• тильна сторона кисті правої руки;

• стопа лівої ноги;

• стопа правої ноги;

Для забезпечення вимірювання забрудненості бета-активними речовинами інших ділянок тіла (або одягу) в радіометрі є додатковий канал з виносним блоком детектування.

Виконання 16.02

Радіометр РЗБА-04-04М виконання 16.02 призначений для вимірювання рівня забрудненості одягу персоналу, рук і взуття бета и альфа-активними речовинами (по щільності потоку альфа- і бета-частинок, що падають на вхідні вікна блоків детектування) і сигналізації про перевищення (або не перевищенні) встановлених граничних рівнів.

• долоні лівої руки;

• тильна сторона кисті лівої руки;

• долоні правої руки

• тильна сторона кисті правої руки;

• стопа лівої ноги;

• стопа правої ноги;

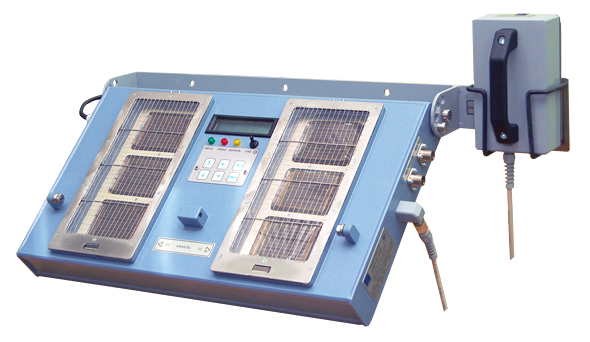

Виконання 19

Стаціонарна установка для контролю забруднення рук і для контролю ділянок людського тіла по бета- забрудненню. Радіометр оснащений двома стаціонарними блоками детектування БДЗБ і виносним блоком БДЗБ, а також блоком вимірювання УАК-07 для виведення результатів вимірювань і індикації перевищення або неперевищення встановлених порогових значень забруднення. Радіометр оснащений пристосуванням для кріплення на стіну. Відмінності від базового варіанту: кількість стаціонарних блоків детектування БДЗБ скорочено до двох, відсутній виносний блок детектування для контролю ділянок людського тіла по альфа- забрудненню.
