Блок насосный БН-01

Краткая информация:

Блок предназначен для прокачивания воздуха через измерительные устройства установок УДА-1АБ, УДГ-1Б и УДГБ-01Т (производство НПП "Доза", Россия), работающих совместно (последовательное пневматическое соединение установок УДА-1АБ, УДГ-1Б и блока).

Блок производит контроль загрязненности ленточного фильтра установки УДА-1АБ и инициирует при необходимости смену кадра ленточного фильтра установкой УДА-1АБ. Блок производит контроль целостности ленточного фильтра установки УДА-1АБ и вызывает выдачу аварийного сигнала установкой УДА-1АБ при повреждении (разрыве) ленточного фильтра. Отбор проб воздуха может осуществляться как непосредственно из исследуемой атмосферы производственных помещений, так и при помощи изокинетического зонда из вентиляционных систем АЭС (пробоотборник OS-1700 производства компании "АМЕТЕК", США).

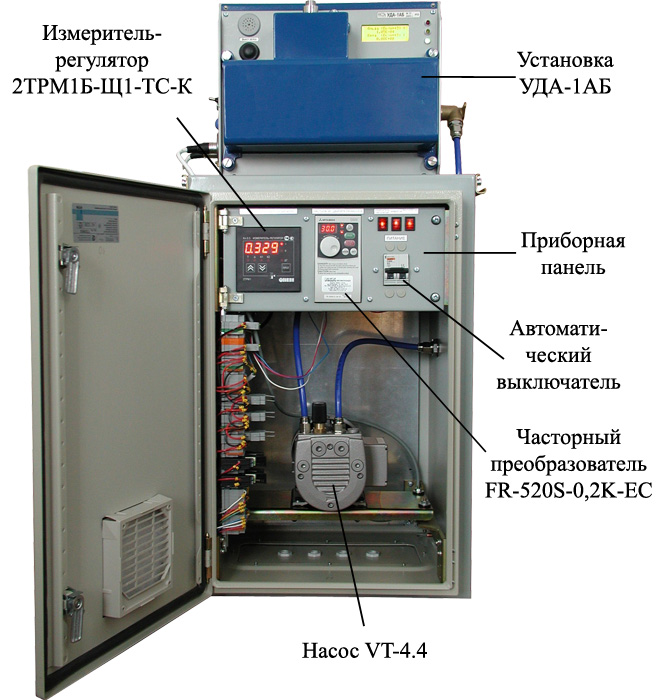

Блок насосный БН-01-01

Преимущества:

• блоки обеспечивают постоянный расход воздуха через измерительные приборы и устройства. Значение расхода можно изменять при помощи настроечных параметров; • блоки производят диагностику встроенных устройств; • блоки индицируют перепад давлений на измерительных приборах и установках; • оснащаются двумя насосами, работающими по принципу «горячего» резервирования (при отказе основного насоса, переключение на резервный насос происходит без участия оператора); • обеспечивают ПИД-регулирование расхода прокачиваемого воздуха в зависимости от расхода исходной среды, из которой производится отбор проб (откачка); • осуществляют контроль перепада давлений на аналитическом фильтре (измерительных приборах), диагностику встроенных устройств, внешнего расходомера и датчика температуры.
Технические характеристики БН-01-01
Параметри Значения
Диапазон задания номинальной производительности блока, л/мин от 0 до 73
Электропитание блока осуществляется от однофазной сети переменного тока напряжением, В
и частотой, Гц
от 187 до 242
от 49 до 51
Мощность, потребляемая блоком, ВА не более 300
Степень защиты насосного блока P54 по ГОСТ14254
Средняя наработка на отказ блока, часов не менее 10000
Средний срок службы блока, лет не менее 10
Среднее время восстановления работоспособного состояния блока, часов не более 1
Блок насосный БН-01-04

Блок предназначен для непрерывного прокачивания воздуха в системах пробоотбора (для приборов, производящих измерение объемной активности аэрозолей, ИРГ и объемной активности йодов). Блок производит контроль разрежения на его входе и поддерживает это разрежение в заданных пределах. В случае невозможности поддержания разрежения на входе блока в заданных пределах блок производит автоматический переход на работу от резервного насоса.

Блок для обеспечения бесперебойной работы имеет в своем составе два насоса. В зависимости от параметров настройки, при отказе одного (основного) насоса блок насосный автоматически включает второй (резервный) насос. Блок насосный в процессе функционирования обеспечивает постоянную автоматическую проверку работоспособности преобразователя частоты и насосов (основного и дублирующего). Для обеспечения защиты от несанкционированного доступа, блок имеет специальный ключ для открытия двери шкафа управления.

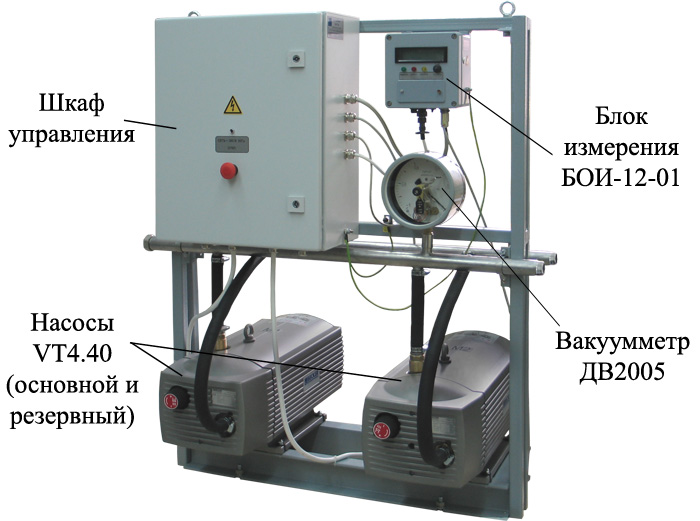

Функционально блок состоит из следующих узлов:

• два вакуумных насоса VT4.40; • блок измерения БОИ-12-01; • шкаф управления ШТКД3.624.022; • вакуумметр ДВ2005 (-1 до 0).
Технические характеристики БН-01-04
Параметри Значения
Максимальная производительность блока, л/мин 660
Диапазон измерения разрежения, кг/см2 от 0 до -1
Диапазон установки нижней границы диапазона регулирования разрежения, кг/см2 от 0,05 до -0,95
Диапазон установки верхней границы диапазона регулирования разрежения, кг/см2 от -0,05 до -0,95
Диапазон регулирования производительности блока, л/мин от 100 до 660
Тип интерфейсов для связи с верхним уровнем
блок измерения
преобразователь частоты

RS-485
RS-422
Время установления рабочего режима, мин не более 1
Электропитание блока осуществляется от трехфазной сети переменного тока напряжением, В (* - номинальное значение напряжения электропитания - 380 В)
частотой, Гц
от 323 до 418*
от 49 до 51
Мощность, потребляемая блоком, кВА не более 1,7
Время непрерывной работы блока не менее, часов в сутки 24
Средняя наработка на отказ блока, часов не менее 10000
Средний срок службы блока, лет не менее 10
Условия эксплуатации
Температура окружающей среды, °С от 5 до +50
Верхнее значение относительной влажности при температуре не выше 35 °C без конденсации влаги, % 80
Барометрическое давление, кПа от 84 до 106,7
