Сигналізатор рівня радіометричний безконтактний СУРБ-01

  • Загальні відомості
  • Технічні характеристики
  • Сигналізатор рівня радіометричний безконтактний СУРБ-01 призначений для безперервного безконтактного позиційного контролю рівня різних середовищ: розчинів, суспензій, пульп і сипучих матеріалів, що заповнюють наявні технологічні апарати: резервуари, лотки, бункера тощо. А також безперервного безконтактного позиційного контролю рівня розділу двох середовищ з різною щільністю.

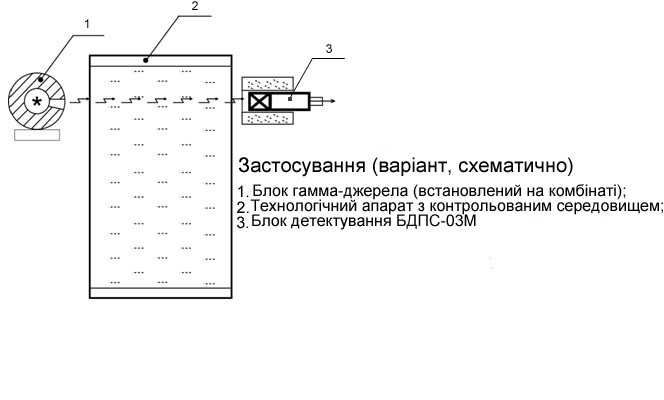

    Принцип дії сигналізатора рівня заснований на вимірюванні щільності потоку гамма-випромінювання і активації вихідного сигналу при зменшенні щільності потоку гамма-випромінювання при його перекритті контрольованим середовищем. Застосовується для автоматичного контролю і управління технологічними процесами в різних галузях промисловості.

    Сигналізатор являє собою стаціонарний пристрій, що складається з наступних основних складових частин:

    1. Блок детектування БДПС-03М;

    2. Блок вимірювання УАК-11.

    Середній термін служби приладу - не менше 10 років. Критерій граничного стану - економічна недоцільність відновлення працездатності приладу ремонтом.

    Особливості:

    - Мікропроцесорне управління;
    - Блок детектування на основі пластмасового сцинтилятора;
    - Можливість інтегрування в АСУТП;
    - Двопровідна лінія підключення блоку детектування;
    - Діагностика блоку детектування і кабелю зв'язку з блоком детектування;
    - Гальванічна розв'язка блоку детектування і вихідного сигналу від загального проводу блоку вимірювання;
    - Архівування всіх подій: включення і виключення приладу, перехід швидкості рахунку через встановлені пороги, відмова блоку детектування, обрив кабелю;
    - Захист блоку детектування від помилкового підключення;

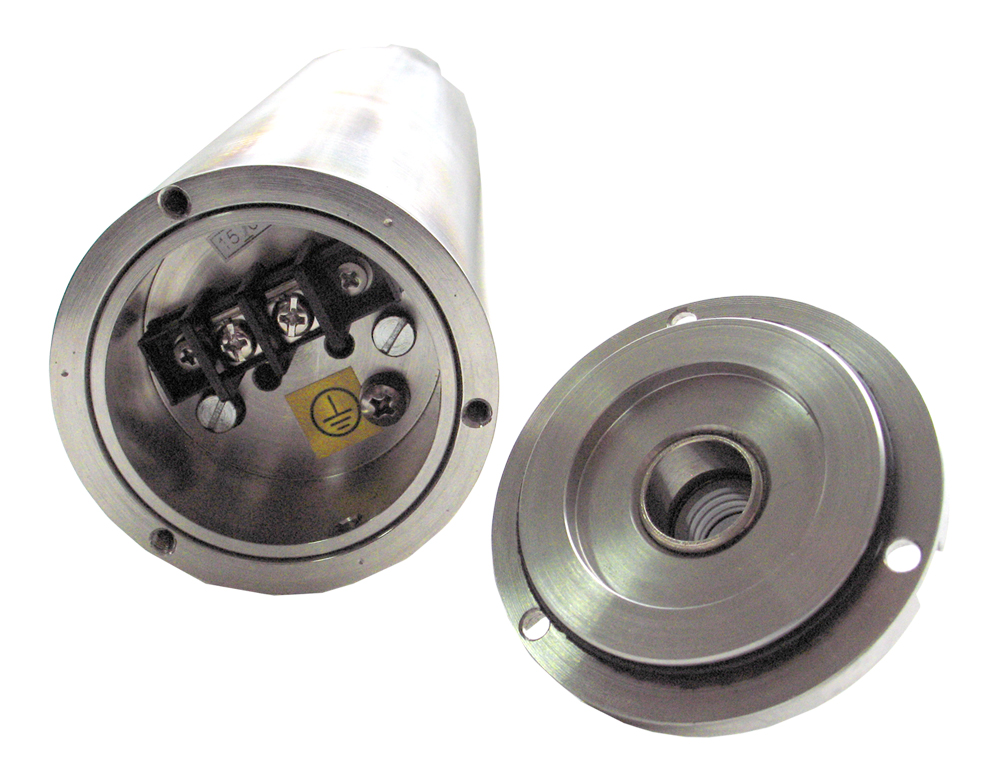

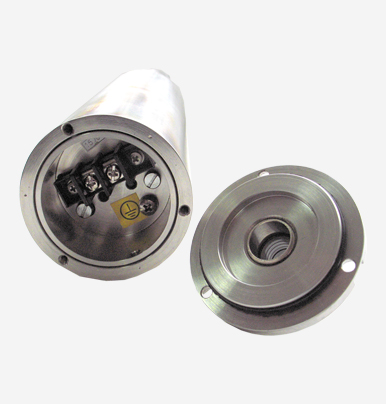

  • Блок детектування

    Тип блока детектування

    Сцинтиляційний
    Матеріал детектора


    Пластиковий сцинтилятор
    Матеріал корпуса детектора
    Нержавіюча сталь
    Підключення до блоку вимірювання
    Двопровідна лінія
    Чутливість до ізотопу 137Cs (відстань 0,5 м від детектора)
    2 (імп/с)/кБк
    Максимальна швидкість рахунку
    100000 імп/с
    Температура
    мінус 30 … плюс 50°С
    Відносна вологість
    до (95 ± 3) %
    Стійкість до синусоїдальної вібрації
    Є
    Стійкість до механічних ударів
    Є
    Ступінь захисту
    IP65
    Габаритні розміри, мм, (довжина * діаметр)
    350 * 75
    Маса
    не більше 3,5 кг

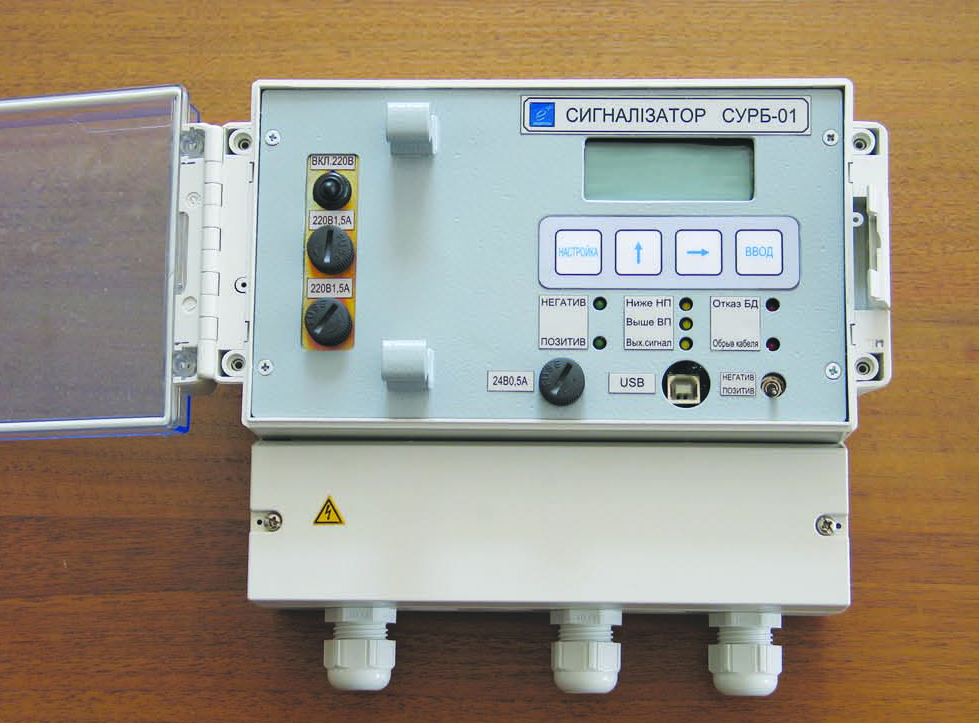

    Блок вимірювання

    Тип пристрою управління

    Мікроконтролер
    Матеріал корпуса блока


    Ударостійкий пластик
    Режими роботи
    «Позитив» / «Негатив»
    Діапазон налаштування нижнього порога спрацьовування
    від 0 до 64999 імп/с
    Діапазон налаштування верхнього порога спрацьовування
    від 0 до 64999 імп/с
    Затримка на включення вихідного сигналу
    Регульована від 0 до 60 с
    Затримка на виключення вихідного сигналу
    Регульована від 0 до 60 с
    Вихідний дискретний сигнал для управління зовнішнім реле
    12 В постійного струму
    Максимальне навантаження вихідного сигналу
    0,5 А
    Гальванічна розв'язка вихідного сигналу від загального проводу
    Є
    Напруга живлення блоку детектування
    24 В постійного струму
    Гальванічна розв'язка живлення блоку детектування від загального проводу
    Є
    Відображення інформації
    Рідкокристалічний дисплей 4 рядка по 20 символів
    Діагностика відмови блоку детектування
    Є
    Діагностика обриву кабелю зв'язку з блоком детектування
    Є
    Таймер реального часу
    Є
    Архівування подій в енергонезалежній пам'яті
    Є
    Інтерфейс зв'язку з верхнім рівнем/span>
    RS-485, ізольований
    Інтерфейс зв'язку сервійсний
    USB

    Умови експлуатації

    Температура повітря для блоку вимірювання, °С

    від 5 до +50
    Температура навколишнього повітря для блоку вимірювання, °С


    від -30
    до +50
    Відносна вологість для блоку вимірювання при температурі +35°С, %
    до (80+/-3)
    Відносна вологість для блоку вимірювання при температурі+35°С, %
    до (95+/-3)
    Атмосферний тиск, кПа %
    від 70 до 106
