Сигнализатор уровня радиометрический бесконтактный СУРБ-01

  • Общие сведения
  • Технические характеристики
  • Сигнализатор уровня радиометрический бесконтактный СУРБ-01 предназначен для непрерывного бесконтактного позиционного контроля уровня различных сред: растворов, суспензий, пульп и сыпучих материалов, заполняющих наличные технологические аппараты: резервуары, лотки, бункера и пр. А также непрерывного бесконтактного позиционного контроля уровня раздела двух сред с разной плотностью.

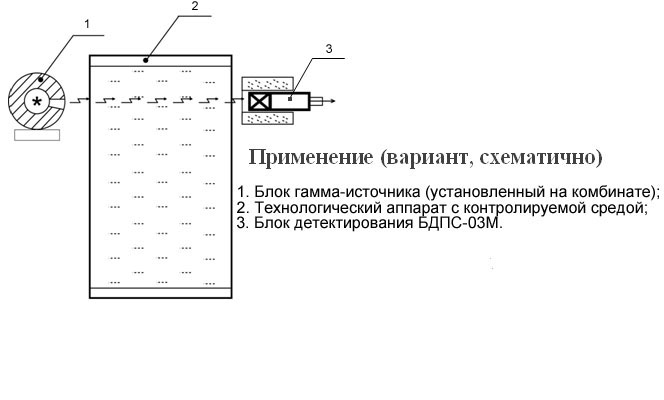

    Принцип действия сигнализатора уровня основан на измерении плотности потока гамма-излучения и активации выходного сигнала при уменьшении плотности потока гамма-излучения при его перекрытии контролируемой средой. Применяется для автоматического контроля и управления технологическими процессами в различных отраслях промышленности.

    Сигнализатор представляет собой стационарное устройство, состоящее из следующих основных составных частей:

    1. Блок детектирования БДПС-03М;

    2. Блок измерения УАК-11.

    Средний срок службы прибора – не менее 10 лет. Критерий предельного состояния – экономическая нецелесообразность восстановления работоспособности прибора ремонтом.

    Особенности:

    - Микропроцессорное управление;
    - Блок детектирования на основе пластмассового сцинтиллятора;
    - Возможность интегрирования в АСУТП;
    - Двухпроводная линия подключения блока детектирования;
    - Диагностика блока детектирования и кабеля связи с блоком детектирования;
    - Гальваническая развязка блока детектирования и выходного сигнала от общего провода блока измерения;
    - Архивирование всех событий: включение и выключение прибора, переход скорости счета через установленные пороги, отказ блока детектирования, обрыв кабеля;
    - Защита блока детектирования от ошибочного подключения;

  • Блок детектирования

    Тип блока детектирования

    Сцинтилляционный
    Материал детектора


    Пластиковый сцинтиллятор
    Материал корпуса детектора
    Нержавеющая сталь
    Подключение к блоку измерения
    Двухпроводная линия
    Чувствительность к изотопу 137Cs (расстояние 0,5 м от детектора)
    2 (имп/с)/кБк
    Максимальная скорость счета
    100000 имп/с
    Температура
    минус 30 … плюс 50°С
    Относительная влажность
    до (95 ± 3) %
    Устойчивость к синусоидальной вибрации
    Есть
    Устойчивость к механическим ударам
    Есть
    Степень защиты
    IP65
    Габаритные размеры, мм, (длина * диаметр)
    350 * 75
    Масса
    не более 3,5 кг

    Блок измерения

    Тип устройства управления

    Микроконтроллер
    Материал корпуса блока


    Ударопрочный пластик
    Режимы работы
    «Позитив» / «Негатив»
    Диапазон настройки нижнего порога срабатывания
    от 0 до 64999 имп/с
    Диапазон настройки верхнего порога срабатывания
    от 0 до 64999 имп/с
    Задержка на включение выходного сигнала
    Регулируемая от 0 до 60 с
    Задержка на выключение выходного сигнала
    Регулируемая от 0 до 60 с
    Выходной дискретный сигнал для управления внешним реле
    12 В постоянного тока
    Максимальная нагрузка выходного сигнала
    0,5 А
    Гальваническая развязка выходного сигнала от общего провода
    Есть
    Напряжение питания блока детектирования
    24 В постоянного тока
    Гальваническая развязка питания блока детектирования от общего провода
    Есть
    Отображение информации
    Жидкокристаллический дисплей 4 строки по 20 символов
    Диагностика отказа блока детектирования
    Есть
    Диагностика обрыва кабеля связи с блоком детектирования
    Есть
    Таймер реального времени
    Есть
    Архивирование событий в энергонезависимой памяти
    Есть
    Интерфейс связи с верхним уровнем
    RS-485, изолированный
    Интерфейс связи сервисный
    USB

    Условия эксплуатации

    Температура воздуха для блока измерения, °С

    от 5 до +50
    Температура окружаещего воздуха для блока измерения, °С


    от -30
    до +50
    Относительная влажности для блока измерения при температуре +35°С, %
    до (80+/-3)
    Относительная влажности для блока измерения при температуре +35°С, %
    до (95+/-3)
    Атмосферное давления, кПа %
    от 70 до 106
